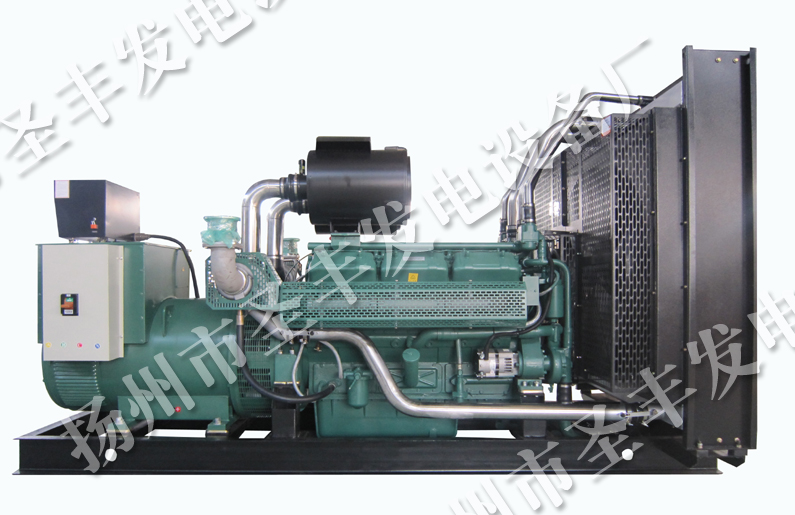

500KW无锡动力柴油发电机组技术参数
一、技术规范
（1）机组型号500GF
常用功率（KW）：500
1小时功率（KW）530
频率：50Hz
输出电压：400/230V
转速：1500rpm
功率因数：COSΦ=0.8（滞后）
机组燃油耗(g/Kw*h)≤213
机油耗(g/Kw*h)≤1.5
最大输出电流（A）：900
排温℃≤600
相数/线数：三相四线
噪声≤107db（a）
外型尺寸（mm）：3500*1616*2200
重量：3720Kg
（2）柴油机：
品牌：万迪
产地：无锡动力工程股份有限公司
型号：WD269TAD48
冷却方式：封闭式水循环冷却
启动方式：24V直流电启动
汽缸数： 12
供油方式：直喷
汽缸排列方式：V型
进气方式：涡轮增压
汽缸总排量L：26.9
冷却方式：水中冷
燃油型号：国产0#轻柴油
调速方式：电子调速
机油型号：WD/40
缸径×冲程mm：138×150
压缩比：14.7：1
烟度FSU≤1.5
（3）发电机：
品牌：圣丰
生产厂家：扬州市圣丰发电设备厂
产地：扬州
型号：SF-500-4
材质：纯铜
绝缘等级：H
电压控制方式：AVR
电压:≤4%
额定电压（V）：400/230
防护等级：IP23
频率：50Hz
相数/接线：三相四线/Y型绕接
频率调整率（%）：≤±0.5（稳态）+10～-7（瞬态）
电压调整率（%）：≤±0.5（稳态）+20～-15（瞬态）
频率波动率（%）：≤±0.5
电压波动率（%）：≤±0.5
二、配置
a)标准配置
工业用水冷柴油发动机
单轴承防滴式发电机，IP22防护，绝缘等级H
40℃环境温度散热器，双层散热
电启动.
标准空气过滤器
出线开关
钢制底座带防震垫
消声器
蓄电池
空气开关柜（手动）
用户操作手册
备注：1.机组均采用整体式结构,所有部件均稳固的安装在结实的底座槽钢之上。
2.确保无漏油,漏水等不良现象。
3.直喷式发电机组在海拔小于1000米,无需修正功率;1000—3000米之间,每上升500米修正4%,3000—5000米之间,每上升500米,修正6%。
4. 外型尺寸与机组重量以实物为准
三、自选配件（费用另计）：
电瓶浮充电器
ATS自动负载转换屏
防雨型机组（箱柜）
静音型机组（箱柜）
自保护、自启动机组控制屏
带“三遥”功能机组控制屏
移动拖车型电站（箱柜拖车）
静音型移动电站（箱柜拖车）
机油、柴油、水套、防冷凝加热器
分体式日用燃油箱、一体式底座燃油箱
四、保修期：
（国内）机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。
由于产品质量问题实行免费维修或换件，终身有偿服务！（易损件、常用件、人为损坏、疏忽保养等均不在保修范围内）
如因原厂调整则以原厂保修条例执行！
五、付款方式及交货期：
货到付款、支付宝、网银转帐、电汇、现金等付款方式，15个工作日内发货。
六、执行标准：
国际标准认证ISO9001：2000
行业执行标准GB/T2820.5-09
七、配送方式：
上门自提、专车送货、汽车配载等
购买柴油发电机机组注意事项:
1.温馨提示:建议使用支付宝付款,安全又经济!如果没有支付宝,也可以直接打款,具体帐号,请咨询店主!
2.关于发货:买家付款后卖家将发货,买家收到货以后(基本都是物流)。
3.关于质保:整机质保一年,易损件,及人为使用不当除外.终身成本维修。
4.关于价格:因为是工厂直销,没有任何销售加价,所以我们的价格是绝对有优势的，基本就是出厂价!质量也绝对有保障。
5.关于调试:因为网上的价格基本没有利润,所以我们不能够提供上门免费调试作业,但可以电话指导,基本上只要加燃油（0号柴油）、机油、水等就可以发电,简单易懂.如果实在需要上门调试,也可以,但差旅食住费用由买家按实际产生量承担即可。
6、收货付款:请买家在收到产品后,如果确认没有问题,请及时确认用支付宝付款给本店,本店也谢谢大家的支持。
7.本店24小时三包电话：13773399855 联系人：刘玉胜。
保养内容
1、每天开机前检查。
2、发动机曲轴箱机油耗量。
3、冷却液面：散热器和中冷器芯电有无阻塞现象。
4、空气滤清器是否被阻塞。
5、每50小时检查。
6、蓄电池及液面 ：排除漏水，漏燃油，漏机油现象。
7、每250－300小时：更换发动机机油，更换机油滤清器和旁道机油滤清器 ，更换燃油滤清器 ，需要时排放燃油箱油污 ，张紧三角胶带。
8、检查散热器和风冷式中冷器的芯电是否堵塞，是否需要清洁 ，检查空气管道及其软管接头应没有坏件并生新拧紧卡箍 ,检查增器的机油进回油处应无渗漏 。
9、每1200小时 ，请专业人员检查和调整气门间隙，检查调整 前在发动机停车及冷态下进行， 每2400小时 ，请专业人员折卸和检查调整喷油器 ，由专业人员检查增压器的工作状态，并对发动机及发电机件进行常规检查 ，每6个月 ，更换冷却液过滤器，每年 ，清洗冷却器，更换冷却液。
扬州市圣丰发电设备厂由业内资深的30余名青年工程师团队倾力打造，专业从事通用汽、柴油、燃气发动机及其终端产品的研发和生产。是研制节能变频发电机组、发电电焊两用机、低噪音柴油发电机组、全自动柴油机发电机组，4轮3轮2轮移动电站柴油发电机组，选用柴油机品牌有：沃尔沃、康明斯、强鹿、大宇、道依茨、上柴、潍柴、济柴、无动、帕欧等。发电机可选择品牌：无锡斯坦福、上海马拉松、兰电、苏州德锋（凯捷利）、上海斯坦福、广州英格、利莱森玛、西门子发电机等。以‘圣丰’为主导品牌的产品集各家之所长，技术领先，匹配合理，美观大方，性能卓越！准确的市场和产品定位，最优化的性价比，精明着客户的选择。广泛应用于国内外各大行业，如工厂、酒店、房地产、楼宇、铁路、石油、矿山、电信系统等。自主研发成套的柴油发电机组具有先进的四保护、自启动自切换、计算机远程监控等功能，功率覆盖3KW-3000KW。各功率段均可提供标准机组、静音机组、车载及拖车机组和并机柜等，并可实现固定式、移动式、自动化、低噪音、多机并联、应急电源车等多种供电方案。同时可为客户提供机组容量选型、机房设计、技术安装指导和调试等专业服务。
