发电机组的组成及型号

  1. 发电机组的组成

  内燃发电机组因其体积小、重量轻、操作简单、移动方便等特点，被广泛应用于高层住宅、机关、医院、工厂、学校、商店等作为辅助电源或备用电源。全自动化发电机组不但应 用于高山、荒原、沙漠有关设备，微波通信中继站，卫星和光纤通信中继站，还应用于电力 供应中断后数秒内必须恢复的特殊单位、部门。

  内燃发电机组是将内燃机的机械能通过发电机转变为电能的机器，它主要由内燃机、发电 机、控制屏（箱）、底架、联轴器、油箱等组成。图1-1为柴油、汽油发电机组整机示意图。

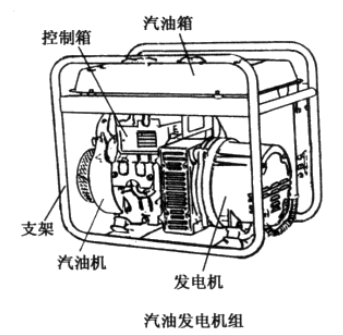

  图1-1柴油、汽油发电机组

  （1） 内燃机。内燃机主要指柴油机或汽油机，它是发电机组的原动机，通过燃烧燃油产生的热能带动曲轴旋转，从而输出机械能。

  （2） 发电机。发电机是使机械能转变为电能的机器。输出的有单相交流电和三相交流 电，励磁有无刷励磁。相复励、三次谐波励磁。励磁机（交、直流）励磁等方式。

  （3） 控制屏(箱) 发电机组产生的电能通过控制屏（箱）向用电设备输出并进行分配。 同时，为了使发电机输出的电K稳定和保护发电机的安全，以及丫解发电机的运行悄况？控 制屏（箱）上还装设励磁调节器、保护装置、测量仪表、指示灯等。

  （4） 联轴器与底架。内燃机与发电机一般用皮带传动或联轴器同轴联接。联轴器多采用 弹性柱销联轴器。如图1-2所示。小型发电机组的内燃机、发电机及控制箱、油箱等均装在公用底架上。

  2. 发电机组的分类与型号

  （1）发电机组的分类。发电机组按工作方式可 分为固定式和移动式两种，通常所说的发电机组一 般都属于移动式。发电机组按控制功能一般可 分为：

  ① 基本型发电机组。具有一般的控制功能及简 单的保护措施，且多是手动调节运行状态，一般作 为主电源或备用电源。

  ② “三保”型发电机组。在基本型发电机组的 基础上增加了髙水温与低油压、超速自动报瞥及紧 急停机保护装置等。

  ③ 自动化发电机组。在基本型发电机组的基础 上增加了自起动控制系统，当市电突然失电，发电 机组能自动起动、自动切换、自动投人运行。市电 恢复时能自动停机，并具有规定的故障自动保护功 能。专用控制器（微机）控制的自动化发电机组，应用微机实现智能控制，功能更齐全，运行更可靠，可做到无人值守。

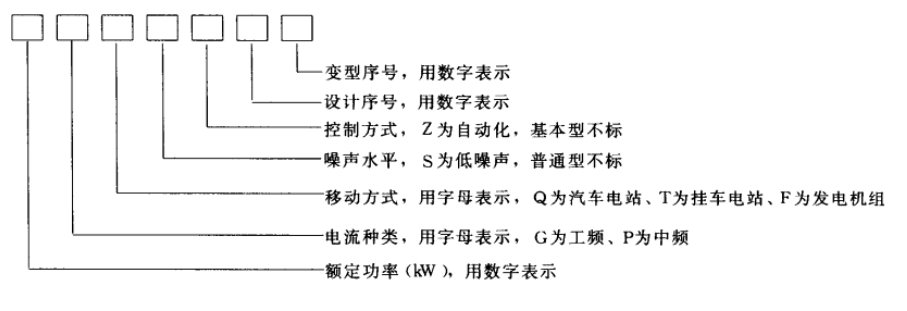

  （2）发电机组的型号。发电机组的型号编制如下：

  

  变型序号，用数字表示 设计序号，用数字表示 控制方式，Z为自动化。基本型不标 噪声水平，S为低噪声。普通型不标。移动方式。用宇母表示，Q为汽车电站、T为挂车电站、F为发电机组。电流种类，用字母表示，G为工频、P为中频 。额定功率（kW ），用数宇表示例如。 20GF7-8柴油发电机组，表示额定功率为20kW的工频（50Hz）柴油发电机组 的第七种形式，第八次变型； 50GFSZ1-2柴油发电机组，表示额定功率为50kW工频低噪 声自动化柴油发电机组，第一种形式，第二次变型。单相和H相发电机组型号制编方法一 样，只是技术规格方面有所区别。

  市场上销售的内燃发电机组，如康明斯柴油发电机组、沃尔沃柴油发电机组、三菱柴油发电机组、科克柴油发电机组，上柴股份柴油发电机组、玉柴柴油发电机组等等，需要根据各自说明书来确定机组型号以及使用方法。
