柴油发电机组电抗移相式相复励三相交流发电机

1.基本结构

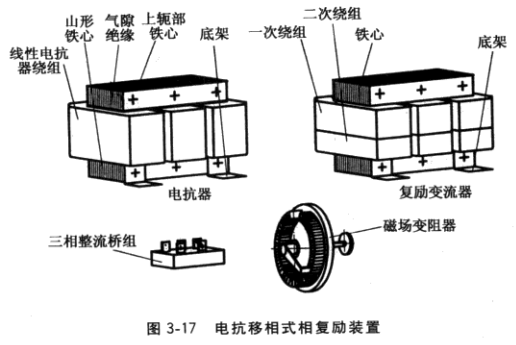

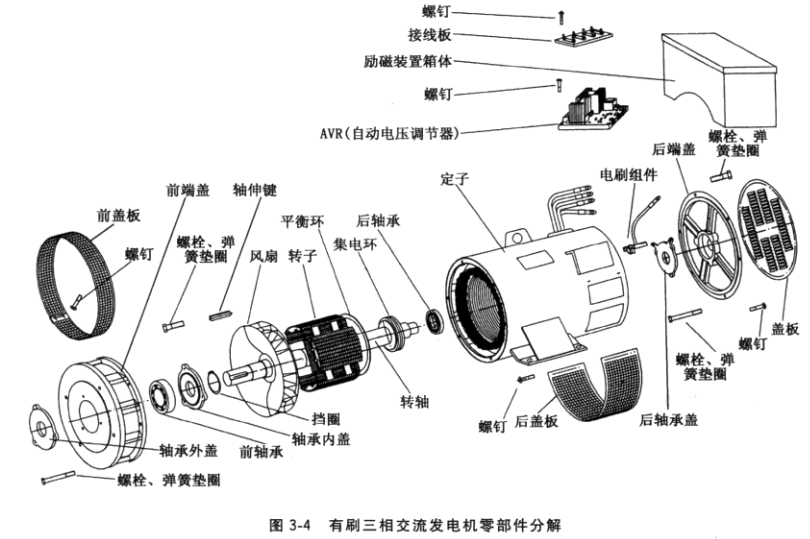

这种发电机是在图3-4所示有刷三相交流发电机基本结构的基础上，配置电抗移相励磁装置(见图3-17） 而成，其中包括可调气隙的线性电抗器、复励变流器、三相整流桥组、 可调变阻器及过电压阻容保护元件。

(1) 线性电抗器。由山形冲片叠装而成的铁心、一字形冲片叠装而成的上轭部铁心、绕组和气隙绝缘等组成。

(2) 复励变流器。由山形冲片和一字形冲片交错叠装而成的铁心、一次绕组和二次绕组等组成。

(3) 三相整流桥组。为三相桥组组合件，也可由6个硅整流元件组装而成。整流桥组输出电流等级应大于发电机转子额定励磁电流的3?4倍。

(4) 磁场变阻器。用于分流发电机励磁电流，以整定发电机端电压。

2.工作原理

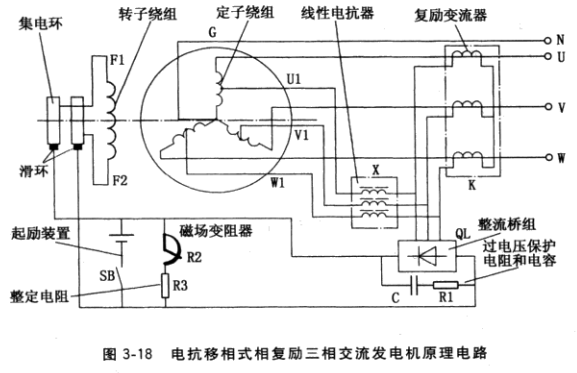

不可控电抗移相式相复励三相交流发电机原理电路如围3-18所示。线性电抗器接于发电机定子三相绕组抽头U1、V1、W1。由图可知，由定子绕组抽头电压经线性电抗器提供交流侧励磁电流的电压分量，发电机负载电流经复励变流器提供交流侧励磁电流的电流分量，两者经几何合成，经整流桥组整流后向发电机转子绕组提供励磁电流.建立转子主磁 场。线性电抗器的作用是使由它提供的电流分量的相位移后端电压约90电角度，由这个电流分量供给发电机空载时维持一定端电压所需的励磁电流。复励变流器的作用是使由它提供 的电流分的相位与发电机负载电流相位相位相同，其数值与负栽电流呈线性关系，由它提供为补偿负载时电枢反应的去磁效应所需的励磁电流。

整机工作原理：发电机由内燃机驱动旋转至空载转速，依靠转子铁心中的剩磁场，定子绕组感应一个不大的电压，通过线性电抗器并经过整流桥组整流后，向转子磁极绕组提供一个不大的励磁电流，如果该励磁电流在转子磁极铁心中所建立的磁场与原有的剩磁磁场方向相同，则主磁场加强，定子绕组感应的电压上升，发电机空载电压就建立起来。负载时，发电机负载电流流过复励变流器一次绕组，经复励变流器的变流作用，二次绕组输出与负载电流成比例的电流，经整流后输人转子磁极绕组，用以补偿发电机负载时的电枢反应磁场，起复励作用，保持发电机端电压恒定。

对电压有高精度要求的部门和场所，在不可控电抗移相式相复励基础上可配置分流式可控（自动）电压调节器。
