柴油发电机组交流励磁机
1.基本结构

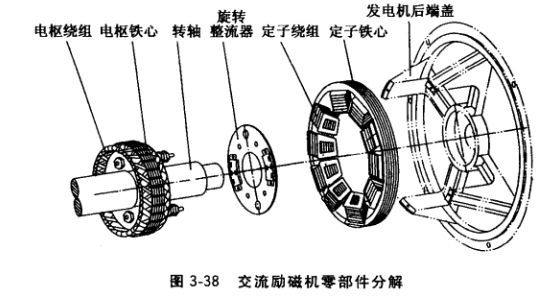

交流励磁机是一台转枢式三相交流发电机，即感应三相交流电的电枢在转子上，磁极铁心在定子上。其零部件分解如图3-38所示。
(1)电枢。包括电枢铁心、电枢绕组、三相旋转整流器。
①电枢铁心。它是交流励磁机电枢磁路部分。铁心由外圆周均布有若干槽的电枢冲片叠装而成，槽的数量及槽形尺寸、铁心长度按设计规定。冲片材料为厚0.5mm硅钢片。
②电枢绕组。它是交流励磁机电枢中感应三相交流电压部分。绕组为单层叠式，由高强度聚酯漆包圆铜线绕制而成。绕组按设计规定嵌装在电枢铁心槽中，接成三相星形。
③旋转整流器。其作用是把电枢绕组感应的三相交流电整流成直流电，输人发电机转子磁极绕组。常见的结构有两种：一是由6个旋转整流管固定在圆形绝缘板上，形成三相全波整流；二是由正极性三相旋转半整流桥和反极性三相旋转半整流桥各一个，对称固定在圆形绝缘板上，形成三相全波整流器。由于第二种结构可靠性高，安装、接线方便，因而得到更广泛采用。作为旋转整流器的过电压保护，常在其直流端F1和F2之间并联过压保护电阻。
（2）定子。包括定子铁心和定子绕组
①定子铁心。它是交流励磁机磁极主磁路部分，几乎都为凸极式。铁心冲片材料有两种，一种是导磁性能好的硅钢片，但需在定子铁心的极身上镶装1?2个永久磁钢，方可维持定子铁心剩磁磁场。另一种是厚1mm薄钢板（Q235-A）,其有良好维持剩磁场能力，有利于交流励磁机可靠自励建立电压。
②定子绕组。在定子绕组中流过直流电流（交流励磁机励磁电流），定子铁心中建立磁 场。绕组由高强度聚酯漆包圆铜线在线圈框架上绕制而成，然后套于定子铁心磁极上，并用销钉固定。定子绕组应正确连接，使所有相邻磁极的极性形成N、S、_N、S……
2.工作原理

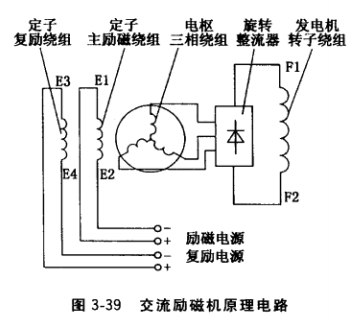

交流励磁机的原理电路如图3-39所示。交流励磁机电枢与发电机转子同轴安装，由内燃机驱动发电机转子旋转至空载转速，依靠交流励磁机定子铁心剩磁磁场，电枢绕组感应三相交流电，经旋转整流器整流成直流电，输入发电机转子磁极绕组，增强转子主磁场，提高发电机定子主绕组或副绕组电压。该电压作为交流励磁机的励磁电源，增大交流励磁机定子绕组电流（交流励磁机励磁电流），电枢绕组感应的三相交流电压迅速提高，以满足发电机建立额定电压所需的励磁电流。
为了提高无刷三相交流发电机的动态性能及动态负载时电压反应速度，可在交流励磁定子磁极增设一套复励绕组，其复励电源来自与发电机定子三相输出线串联的电流互感器的副绕组电流整流后的直流电流，该电流与发电机负载电流成线性比例关系。只要发电机有负载电流，交流励磁机定子复励绕组中便有相应的直流电流（复励电流），起复励作用。
