1.绕组断路检测

（1） 用万用表电阻挡检测。将万用表的红、黑表笔分别接触每一相绕组、每一路绕组、 每一磁极绕组的两端引线，表针正常偏摆者，绕组无断路；表针不动，表示被测绕组不通，则为断路。

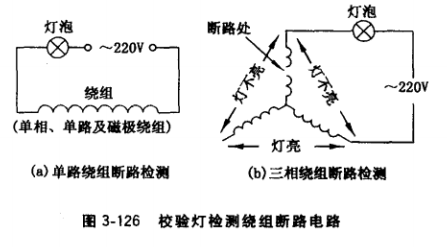

（2） 校验灯检测法。将日用的灯 泡（15?40W均可）接被测绕组两端，

通以市电，灯亮绕组无断路，灯不亮被测绕组不通，则为断路。图3-126a 为单路、单相及磁极绕组检测电路，图3-126b为三相星形接法绕组检测电路。

2.部分绕组断线检测

绕组采用多根导线并绕和多支路并联的发电机，若其中若干根导线断线或断开一路时， 必须用三相电流平衡法或电阻法检测。

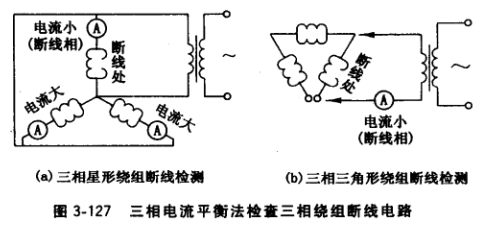

（1）三相电流平衡法。对于星形接法的三相绕组，将其三相线端并联，通入低压大电流 （一般为铭牌额定电流的1/3）,如图3-127a所示，电源一般用单相交流弧焊机。对于三角形接法的三相绕组，应拆开任意两 相之间的一个接点，见图3-127b。当电流表指示的三相电流值相差 大于5%时，电流小的一相为断 线相。

(2)电阻法。用电桥分别测量三相绕组的相电阻，对比任意二 相绕组电阻，电阻相差大于5%时，电阻较大的一相为断线相。
