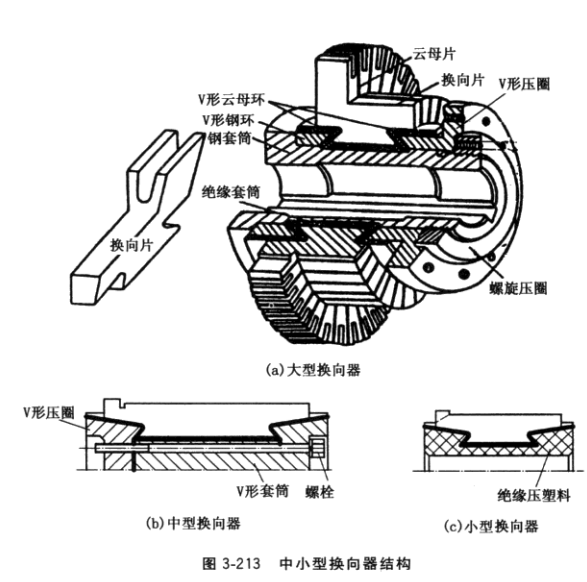

换向器结构如图3-213所示。图a为大型换向器结构，用螺旋压圈锁紧。图b为中型换向器结构，靠圆周均匀分布的3个轴向螺栓锁紧。图c为小型换向器结构，采用绝 缘压塑料成型。

1.换向器零部件拆卸

(1)大型换向器拆卸。在螺旋压圈端面对称位置上有两个拆卸用螺孔，用两个与该螺孔 同规格的、长度比螺孔深度长50mm的六角头螺栓旋入螺孔，然后用一根直径30?40mm、 长度约500mm的钢管或圆钢，与两个螺栓垂直方向卡在螺栓之间，往反时针方向用力转动，使换向器端的螺旋压圈退出，从右端V形压圈上卸下。接着用铁锤轻敲右端V形压圈， 将其卸下。必要时继续卸下钢套筒、V形钢环。

(2)中型换向器拆卸。用扳手卸下长螺栓，用铁锤轻敲右端V形套简、左端V形压圈， 即可分开左、右端。

(3)小型换向器拆卸。换向器上车床把内部绝缘压塑料切除，留下带鸽尾形的换向片。

2.换向器故陣检修

(1)换向器通地。由于V形云母环尖角端在压装时绝缘受损或金属屑末及污物未清除干净等原因造成其击穿通地，一般只要把击穿处斑点、污物等清除干净，然后用虫胶干漆和云母绝缘材料填补击穿处，再用0.25mm厚可塑云母板覆贴1?2层，最后加热压入即可。 若通地是由于换向片配合不当、压装时绝缘损坏造成，则应更换换向片或更换V形压圈， 或两者都更换。

(2)换向器片间短路。V形槽车削后片间金属肩末没清除干净，或腐蚀性物质和灰尘等使云母片片间短路，只要把造成短路物质清除干净，用云母和绝缘漆填补好短路处。

(3)更换1?2片换向片。把换向器放在平板上，在发生故障的换向片间作好标记，再用橡胶带把它箍紧，然后拆除原先加上的钢丝箍或铁箍，磨成锋口的阔钢锯条的一端插入故障片间，松动后抽出故障换向片，随即插入与该换向片同厚的垫块，然后把好的换向片插入标记的原位。必须注意，需要更换的换向片(升高片、云母片)必须按原来的规格尺寸加工，并要核对V形槽及其他各部分尺寸是否符合要求，不符合的必须重新修正。换向片换好后，再用铁箍(内垫纸板)将换向片箍紧。把换向器加热到150℃,拧紧螺帽或螺栓作第 一次箍紧，冷却后用校验灯检验片间无短路后，装入套筒和压环，加热到150ρ再拧紧，最后把铁箍拆除。
