新发电机主磁场未有剩磁或经长途运输颠震后剩磁消失，或使用中因雷击消磁，重新起动发电机时均不会自励发电，这时必须对发电机主磁场进行充磁。

1.有刷发电机的充磁

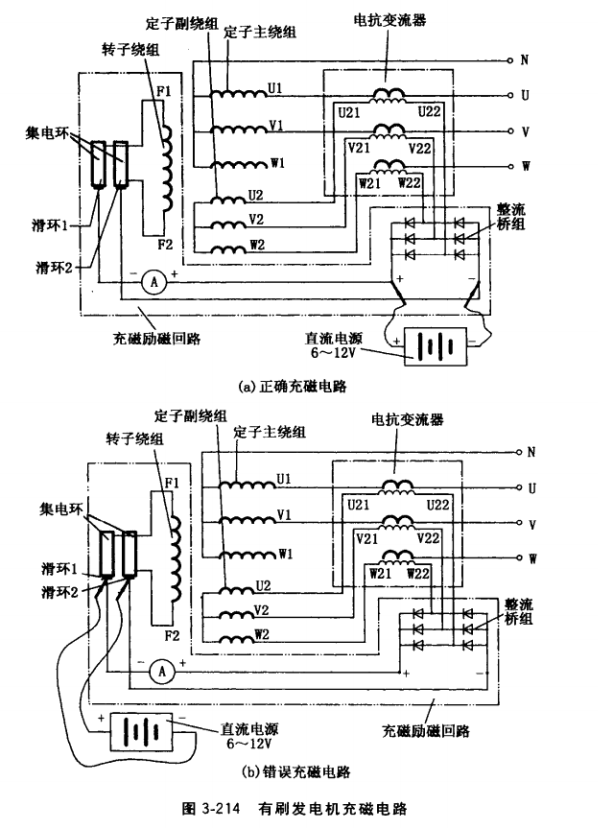

(1)充磁方法。图3-214a中双点划线范围为充磁回路，包括整流桥组、直流电流表、 电刷装置、集电环、转子绕组。充磁前发电机励磁电路应完好，发电机处于停机或运转状态。用6?12V直流电源(可以是蓄电池，干电池或整流电源)“+”极触整流桥组“+” 端，“-”极触整流桥组“-”端，当直流电流表表针正向偏转时，说明转子绕组中有直流电流通过，完成充磁工作，即可脱离直流电源。有的发电机未装励磁电流表，且试验台上也未装励磁电流表，则最好在发电机旋转情况下充磁，观察交流电压表有电压指示，脱离充磁电源后发电机能维持电压，即完成充磁。

(2)两种错误充磁方法。一是直流电源“+”极触电刷、滑环2, “-” 极触电刷、滑环1，见图3-214b,此时直流电流表表针正向偏摆，若发电机有旋转，交流电压表指示电压上升，但充磁电源一脱离，发电机就随之失压。因为在这种情况下，充磁电源所激励的励磁电流方向与整流桥组输出的励磁电流方向相反，不可能维持发电机励磁电流；二是直流电源 “+”极触整流桥组“-”端，“-”极触整流桥组“+”端，则表现为励磁电流表表针反偏，交流电压表指示电压上升，但充磁电磁一脱离，发电机随之失压。因为在这种情况下， 充磁电源所激励的励磁电流方向也与整流桥组输出的励磁电流方向相反，不可能维持发电机励磁电流。

2.无刷发电机充磁

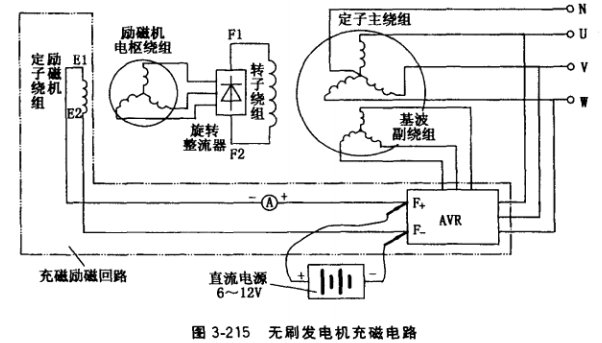

图3-215中双点划线范围为充磁回路，包括AVR自动电乐调节器输出端“F+”、“F-”端、直流电流表、励磁机定子绕组端点E1、E2。充磁前发电机充磁励磁电路应完好，发电机处于停机或运转状态。6?12V直流电源“+”极触AVR的“F1”端（或“+”端）， “-”极触AVR的“F2” 端（或“-”端），此时直流电流表表针正向偏转，说明转子绕组中有直流电流通过，完成充磁工作，即可脱离直流电源。有的发电机未装励磁电流表，且试验台上也未装励磁电流表，则最好在发电机旋转情况下充磁，观察交流电压表有电压指示， 且脱离充磁电源后发电机能维持电压，即完成充磁。

3.直流励磁机充磁

图3-216中双点划线范围为充磁励磁回路，包括直流直      流电源 充磁励磁回路电流表“ + ”端、“-”端、定子主磁极绕组。充磁前励磁机充磁励磁电路应完好，励磁机处于停机或运转状态。6?12V直流电源“+”极触直流电流表“+”端，“-”极触定子主磁极绕组“F2” 端，此时直流电流表表针正向偏转，说明定子主磁极绕组中有直流电流通过，完成充磁工作，即可脱离直流电源。有的励磁机未装励磁电流表，且试验台上也未装励磁电流表，则最好在励磁机旋转情况下充磁，观察交流电压表有电压指示，且脱离充磁电源后励磁机能维持电压，即完成充磁。若充磁直流电源“ +”、“-”极与定子绕组“F1”、“F2” 反接时，则直流电流表表针反向偏转，电枢感应的电压极性随之改变，也就是励磁机输出电压的“ +”、“-”端改变，影响励磁机正常使用。

4.永磁励磁机整机充磁法

永磁励磁机是一种主磁场由永久磁钢组成的三相或单相发电机，用于中型无刷发电机作副励磁机。当新机无剩磁、旧机使用日久磁钢退磁或雷击消磁时，都必须进行充磁。传统充磁法必须把定、转子分体，并在每个磁钢绕上充磁线圈，然后通入直流电流充磁。这种方法工作量大、充磁效率低。这里介绍一种简便的充磁方法。

（1）永磁励磁机充磁

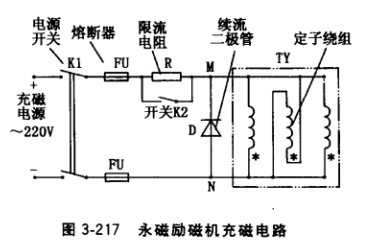

①接线。如图3-217所示，把永磁机定子三相绕组任一相反相，然后三相绕组并联连接。续流二极管D用于在切断充磁电源时，给定子三相绕组储能提供放电回路，以免绕组产生过电压而导致定子绕组绝缘损坏。限流电阻 R可用500?1000W电阻炉或同容量灯泡。开 关K2与电阻R并联，K2合上时，将电阻R短 路。直流充磁电源经开关K1、熔断器FU后 接入。

②对极性。将永磁机转子置于自由转动状态，开关K2断开，合上开关K1,这时定子三相绕组产生的合成磁场与转子磁钢剩磁磁场相互作用，转子自行转动，到两者极性对正时转子停止转动，之后不要改变转子空间位置，等待充磁。

③充磁。闭合开关K2,电阻R短路。合上开关K1,进行充磁，拉开开关K1,停止充磁，再合、拉重复5?7次，充磁基本完成。退出充磁电路，定子三相绕组恢复正常接法， 由内燃机带动发电机旋转发电，检验其空载和满载电压性能。

充磁注意事项：合上开关K1时，充磁电流可达100A以上，开关K1和熔断器FU载流量必须与之相匹配。充磁开关K1操作：一合上马上拉开，每次合上时间不可超过1秒钟，以防冲击电流过大，引起磁励机定子二相绕组过电流发热导致绝缘损坏。

(2)永磁励磁机退磁。当永磁励磁机运行时电压 太高或充磁时磁通最过多使永磁机电压太高时，必须 实施退磁使电压符合要求。

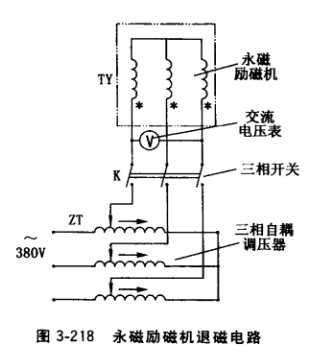

①接线。如图3-218所示，永磁励磁机定子三相绕组输出端经三相开关K接到三相自耦凋压器的输出端 子(自耦调压器每相功率应≧1kVA)，交流电压表用于检测永磁励磁机定子线电压。

②退磁。退磁的开关K处于断开状态，水磁励磁机在额定转速下运转，三相自耦调压器调压手柄置于输出电压最大的位罝。合上开关K,将三相自耦调压 器调压手柄向输出电IE减小方向缓慢旋转(如图中箭头方向)，这时永磁励磁机电压就会下降，当下降到要求值时，停止自耦调压器调手柄调节，拉开开关K,如果永磁机电压有回升，再继续以上退磁操作，直至空载电压和满载电压都符合要求为止。
