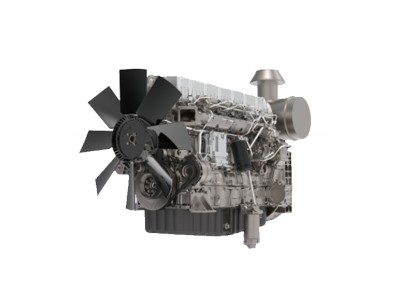

SC13E500D2
◎功率
|
转速 |
运行模式 |
发动机功率 |
机组功率 |
|
rmp |
KW |
KVA |
|
|
1500 |
常用功率 |
339 |
375 |
|
备用功率 |
373 |
420 |
-. 柴油机性能符合GB/T2820
-. 功率标定根据GB/T1147.1
→常用功率：用于可变载荷应用，全年无使用小时限制。连续运行 24 小时的平均可许输出功率不得超过常用额定功率的 80%。
→备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平
均可许输出功率不得超过备用额定功率的80%。
不得超负荷运行
|
◎ 基本规格 |
|
◎ 燃油耗 |
|
|
?柴油机型号 |
SC13E500D2 |
?功率 |
L/h（1500r/min） |
|
?柴油机型式 |
直列，四冲程，四气门，水冷 增压空冷 |
25% 50% |
21.0 42.0 |
|
?燃烧方式 |
直喷 |
75% |
64.1 |
|
?气缸型式 |
湿式缸套 |
100% |
87.9 |
|
?气缸数 |
6 |
110% |
97 |
|
?缸径 × 行程 |
130 × 161mm |
|
|
|
?排量 |
12.8 L |
|
|
|
?压缩比 |
17 : 1 |
|
|
|
?发火次序 |
1-5-3-6-2-4 |
◎ 燃油系统 |
|
|
?喷油提前角 |
14°BTDC |
?喷油泵 |
龙口直列 P 型泵 |
|
?净重 |
大约1164kg |
?调速器 |
电调 |
|
?外形尺寸 |
1856×1000×1354 mm |
?输油泵 |
机械式 |
|
(L×W×H) |
|
?喷油嘴 |
多孔型 |
|
?曲轴旋转方向 |
逆时针（从飞轮端看） |
?开启压力 |
250 kg/cm2 |
|
?飞轮壳 |
SAE 1# |
?燃油滤清器 |
旋装全流式 |
|
?飞轮 |
SAE 14#（齿数 133） |
?燃料 |
轻柴油 |
|
◎ 配气机构 |
|
◎ 润滑系统 |
|
|
?型式 |
顶置气门 |
?润滑方式 |
压力飞溅式 |
|
?气门数 |
每缸 2 进 2 排 |
?机油泵 |
曲轴带动齿轮方式 |
|
?冷态气门间隙 |
进气门 0.40mm |
?机油滤清器 |
旋装全流式 |
|
|
排气门 0.65mm |
?机油容量 |
最大 36 L |
|
|
|
|
最小 33 L |
|
开启 |
关闭 |
?偏置油底壳倾斜角 |
前倾 25° 后倾 35° |
|
15°BTDC |
30°ABDC |
|
左倾/右倾 35° |
|
45°BBDC |
13°ATDC |
?润滑油 |
参考使用保养说明书 |
|
◎ 冷却系统 |
|
◎ 柴油机数据 |
|
|
?冷却方式 |
淡水循环冷却 |
?冷却液热损失 |
25.9 kcal/sec（1500r/min） |
|
?冷却液容量 |
23.2L |
?中冷器热损失 |
17.3 m3/min （1500r/min） |
|
(仅发动机) |
|
?冷却液热损失 |
25.9 kcal/sec（1500r/min） |
|
?最小压力盖压力 |
70kPa |
?中冷器热损失 |
17.3 m3/min （1500r/min） |
|
?水泵 |
离心式，皮带带动 |
?排气温度 |
600 °C |
|
?水泵流量 |
600L/min （1500r/min） |
?最大允许阻力 |
3 kPa (新滤芯) |
|
?备用/常用功率时发 动机最高冷却液温度 |
104/100 |
进气系统 |
6 kPa （脏滤芯，需更换）
|
|
?调温器 |
蜡式 |
排气系统 |
10 kPa （最大） |
|
|
开启温度. 85°C 全开温度. 95°C |
?最高允许海拔 |
2000 m
|
|
?风扇 |
吹风式，塑料风扇直径 1000 mm, 8 片功耗 15 kW |
?中冷器阻力限值 |
9 kPa |
|
?冷却风流量 |
10.6 m3/s |
|
|
|
◎ 电器系统 |
|
|
|
|
?发电机 |
28V×55A |
|
|
|
?电压调节器 |
整体式，集成电路式调节器 |
|
|
|
?启动马达 |
24V×7.5kW |
|
|
|
?蓄电池电压 |
24V |
|
|
|
?蓄电池容量 |
180 AH |
|
|
