发电机组主要性能指标

1. 发电机组主要性能的定义

（1）电压整定范围。指发电机组在额定转速空载时，调节磁场变阻器或电位器使电压达
最大值和最小值的范围。发电机组并入电网时，电压整定达不到一定范围，并网便无法 实现。

(2) 稳态电压调整率。指从空载到额定负载的所有负载下，稳态电压的变化率，用δ_u表示。它反映发电机的恒压精度，其计算公式为：

式中，U为额定电压或95%额定电压；U₁为从空载到额定负载的稳定电压。

(3) 瞬态电压调整率。指发电机组空载，转速与电压为额定值时，突加规定负载，然后

突甩负载的整个过程中，瞬时电压变化率，

用δ_us表示。

它反映发电机的动态能力，其计算 公式为：

式中，U为额定电压；U_S,为负载突变时的瞬时电压最大值和最小值(取三相平均值)。

(4) 电压稳定时间。指电压从负载突变到电压恢复至稳定电压的(1 士3%)范围所需的 时间。

(5) 稳态频率调整率。指负载变化前后，发电机组稳定频率的差值与额定频率的比值， 用百分比表示，即

式中，f_s。为负载变化前的频率；f₁,为负载变化后的稳定频率大值(或最小值)，按相对于 负载变化前频率差值大的计算；f为额定频率。

(6) 瞬态频率调整率。指发电机组负载突变时的瞬时频率与负载变化前频率的差值与额 定频率的比值，用百分比表示，即

式中，f_s为负载突变时的瞬时频率最大值(或最小值〉，按相对于负载变化前频率差值大的 计算。

(7) 压波动率。指发电机组在负载不变时电压波动的程度，用百分比表示，即

式中，U_Bmax为负载不变时的最高电压；U_Bmin为负载不变时的最低电压。U_Bmax和U_Bmin取同一 负载下同一次测量的最大值和最小值。一般发电机组额定电压下电压波动率<1. 5%。

(8) 频率波动率。指发电机组在负载不变时频率波动的程度，用百分比表示，即

式中，?_Bmax为负载不变时的最高电压；?_Bmin为负载不变时的最低电压。?_Bmax和?_Bmin取同一负 载下同一次测埴的最大值和最小值。

(9> 线电压波形正弦性畸变率。指线电压基波以外的各次谐波电压平方和的均方根值与 基波电压比值的百分数，用Ku表示。电压波形畸变率小，意味着输出的电压质量好。其计 算公式为：

式中，U₁为基波电压有效值＞ 1/?U_n为n次谐波电压有效值。

（10） 温升。指发电机在额定工况下运行至热稳定时，各绕组温度升高值，用θ表示。 温升过高.意味着发电机的使用寿命将缩短。其计算公式为：

式中，R₂为热态稳定时绕组电阻；R₁,为冷态时绕组电阻；t₁为冷态时绕组温度；t₂为热态 稳定时冷却介质温度。

（11） 三相不对称负载时电压偏差。指发电机组承受的三相不对称负载中任二相电流之 差不超过额定电流的25%,且最大一相电流不超过额定值时，三相电压最大值（或最小值） 与三相电压平均值之差与该平均值之比的百分数.用Af/表示。其计算公式为：

式中， U_max(U_min)为三相线电压最大值（最小值）；Ucp为三相线电压平均值。

（12） 冷热态电压变化。指发电机组在额定工作状况下，从冷态到热态时电压变化率. 用ΔU；表示。变化率小，意味着从冷态到热态时电压稳定性好。其计算公式为：

式中，U冷为发电机冷态时线电压；U热为发电机热态时线电压；U为发电机额定电压。

（13） 噪声。指距发电机组lm处测得的声压级数值。发电机组的噪声按A计数声功率 级考核。噪声大，意味着对环境污染大。

（14） 振动。指发电机组的振动幅值，发电机组按振动速度有效值考核。振动大，发电 机组无法正常运行，也使发电机组使用寿命缩短。

2.发电机组主要技术性能指标

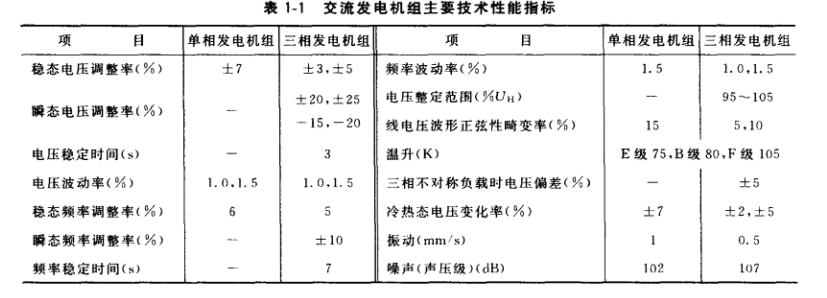

技术性能指标是衡量发电机组质最水平的重要依据，单相和二相交流发电机组主要技术 性能指标见表1-1。

表M 交流发电机组主要技术性能指标
