柴油发电机组直流机励磁三相交流发电机

1. 基本结构

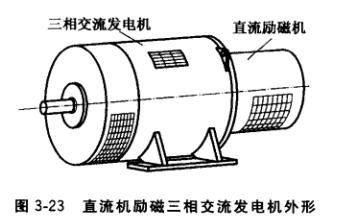

直流机励磁三相交流发电机整机外形如图3- 23所示，由三相交流发电机和直流励磁机同轴 （或皮带传动）连接而成。直流励磁机是一台定子磁极绕组和电枢绕组经电刷并联连接而成的自并激直流发电机。

2. 工作原理

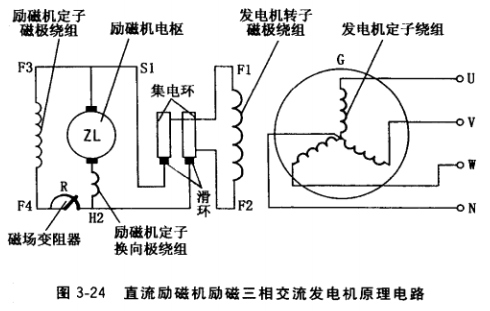

       直流励磁机励磁三相交流发电机原理电路如图3-24所示。发电机由内燃机驱动旋转至空载转速，依靠直流励磁机定子磁极铁心的剩磁， 直流励磁机电枢绕组感应交流电压，经换向器整流成直流，输入发电机转子磁极绕组，建立发电机转子主磁场，定子三相绕组便感应出三相电压，输出电能。磁场变阻器起调节直流励磁机定子磁极绕组电流（直流励磁机励磁电流）用。减小磁场变阻器电阻，励磁机励磁电流增大，电枢感应电压上升，通过发电机转子磁极绕组的励磁电流增大，从而使发电机定子绕 组感应电压上升。反之，增大磁场变阻器电阻，使发电机电压降低。这种发电机的空载电压 和负载后的电压均靠手动调节磁场变阻器进行调整，当励磁机配上自动电压调节器时，即实现可控自动调压。
