柴油发电机组有刷单相交流发电机
1.基本结构

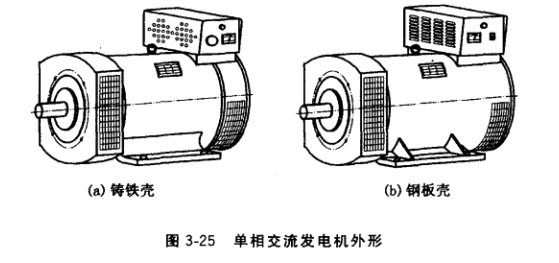

目前市场上有刷单相交流发电机总体结构基本上有两种（见图3-25）,—种是ST和 TFD系列，为铸铁壳结构；另一种是JWX系列，为钢板壳结构。其各零部件结构与有刷三相交流发电机基本相同，只是定子绕组形式和结构不同。
（1） 定子绕组。它是单相交流发电机感应发电并输出电能的部分。绕组形式为单层同心式，每个线圈组的绕组节距为1-N/P、2-（N/P-1）、3-（N/P-2）……（其中N为定子铁心总槽数,P为发电机极数〉。整台发电机的线圈组数等于该发电机极数。比如4极发电机， 其定子线圈组数即为4组。从技术经济指标综合考虑，单相定子绕组不宜嵌满所有定子铁心 槽，每极定子铁心槽利用2/3槽数嵌线较好，余下的1/3槽数用于嵌定子副绕组及轴向通风。定子主绕组常分成完全相同的两部分，这两部分绕组串联时，绕组输出电压为230V, 并联时输出电压为115V。
（2） 定子副绕组。它是自励单相交流发电机的励磁电源。绕组形式也是单层同心式，绕 组嵌在定子铁心每极余下的1/3梢数内。
2.工作原理

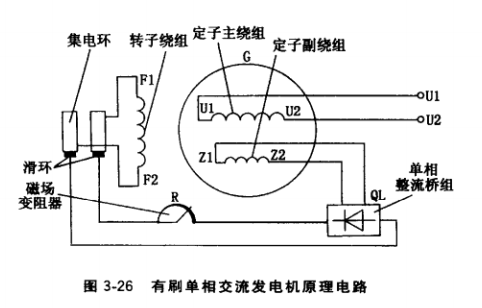

有刷单相交流发电机原理电路如图3-26所示。由励磁电源输出的直流电（励磁电源一 般来自定子副绕组感应的交流电经整流成的直流电）向转子磁极绕组提供励磁电流。发电机由内燃机驱动至空载转速，依靠转子磁极铁心的剩磁磁?。ㄐ禄蚓笮薜木苫刖浯藕?，磁极铁心才有剩磁磁?。?，在定子绕组中感应出交流电，由于定子梢中嵌人的绕组是单相绕组，因而感应的是单相交流电压。调节磁场变阻器或自动电压调节装置的电位器，可使发电机空载电压整定在额定电压值。
负载时，定子单相主绕组中流过单相电流，产生单相电枢反应磁场，该磁场可分解为顺序磁场和逆序磁场.顺序磁场的方向和转速与转子主磁场相同，起助磁作用，但远不足以补偿负载时电枢反应的去磁效应，因此必须由自动电压调节器或其他励 磁装置对发电机励磁电流进行自动 调节，维持发电机端电压稳定。未配备自动电压调节装置的，则依靠手动调节磁场变阻器对转子励磁电 流进行调节，保持发电机端电压接 近额定值。
