柴油发电机组交流励磁机励磁无刷单相交流发电机

1. 基本结构

这种发电机结构与无刷三相交

流发电机基本相同，不同之处在于定子铁心槽中的定子主绕组是单相而不是三相，且定子主绕组、副绕组结构与有刷单相交流发电机相同，此时定子副绕组的作用是向交流励磁机定子 磁极绕组提供励磁电流。

2. 工作原理

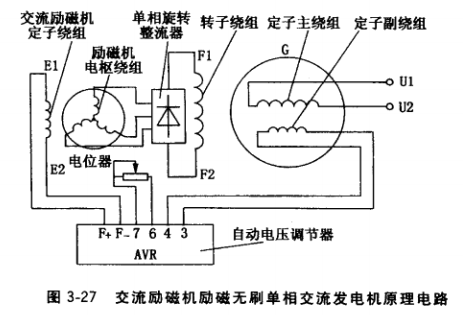

交流励磁机励磁无刷单相交流发电机原理电路如图3-27所示。该发电机空载自励建立电压原理与无刷三相交流发电机相同。发电机由内燃机驱动旋转至空载转速，依靠转子磁极铁心和交流励磁机定子磁极铁心的双重剩磁（由硅钢片冲片叠装的磁极铁心，须在励磁机定子铁心镶装磁钢才有剩磁），嵌在定子铁心槽中的副绕组感应的电压经自动电压调节器中的整流环节整流后，输入交流励磁机定子绕组，建立交流励磁机磁场，交流励磁机电枢三相绕组便感应三相交流电压。该电压经旋转整流器整流成直流电压，输入转子磁极绕组，建立发电机主磁场，使发电机定子绕组感应单相电压，输出单相电能，调节自动电压调节器中的电位器，可把端电压整定在额定值。

负载时，定子单相主绕组中流过单相电流，产生单相电枢反应磁场。该磁场可分解为顺序磁场和逆序磁场，顺序磁场的方向和转速与转子主磁场相同，起助磁作用，但远不足以补偿负载时电枢反应的去磁效应，因此必须由自动电压调节器或其他励磁装置对发电机励磁电流进行自动调节，以维持发电机端电压稳定。
