柴油发电机组凸极式逆序励磁无刷单相交流发电机
1.基本结构

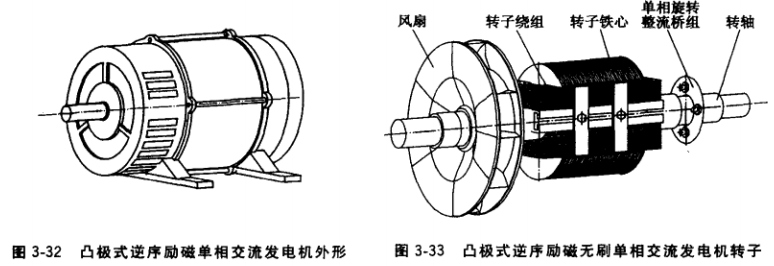

凸极式逆序励磁无刷单相交流发电机外形如图3-32所示。定子结构与隐极式逆序励磁无刷单相交流发电机相同，不同之处在于转子结构。定子槽中有两套绕组，一套为定子主绕 组Mc1和Mc2 （感应电压115V,匝数完全相等的两部分绕组），另一套是定子副绕组Sc （电容绕组）。
(1)转子。包括风扇、转子铁心、转子绕组、旋转整流桥组、轴承，如图3-33所示。 其中风扇、轴承结构与有刷单相交流发电机相同，单相旋转整流桥组、转子绕组、转子铁心 为该发电机所特有。
(2) 转子绕组。转子每个磁极只绕一套绕组，每极绕组单独与1个旋转整流管及过电压保护电阻(压敏电阻)连接。
(3) 转子铁心。铁心冲片材料可以是硅钢片或厚1mm钢板(Q235-A)。当铁心冲片材料为硅钢片时，铁心极靴顶部处必须镶装磁钢块，方可维持剩磁磁场，以确保正常自励建压。
(4) 旋转整流桥组。对于2极发电机转子，旋转整流桥组由2个旋转整流元件及2个过电压保护电阻各2个安装于绝缘板上组合而成。对于4极发电机，就必须有4个旋转整流元件及过压保护电阻。旋转整流管的电流等级应为励磁电流的4倍，电压等级应大于500V。
2.工作原理

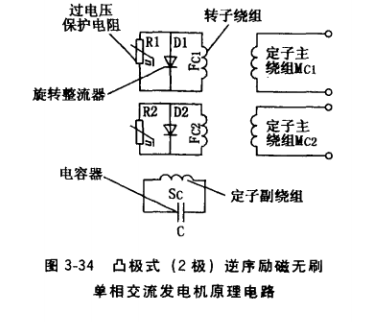

凸极式逆序励磁无刷单相交流发电机整机原理电路如图3-34所示。发电机由内燃机驱动至空载转速，依靠转子铁心的剩磁磁场，定子副绕组Sc感应电压，流过的容性电流产生单相脉动磁场。它可分解为顺序和逆序两个旋转磁场，逆序磁场的旋转速度与转子转速相等，但方向相反，在转子绕组上感应出2倍发电机额定频率的交流电流，经整流后向转子绕组提供直流电流(励磁电流〉，建立转子主磁场；顺序磁场旋转速度与转子转速相等，且方向相同，对转子主磁场起助磁作用。由于定子副绕组流过的是容性电流，容性电流的磁场对 转子主磁场也起助磁作用。逆、顺序磁场共同 作用，在定子主绕组上感应出空载电压，实现 发电机自励建压。只要定、转子各绕组参数设 计合理，在空載转速下，定子主绕组感应的电 压便可达额定值。定子主绕组Mc1，和Mc2串联 时发电机输出230V电压，并联时输出115V 电压。发电机负载时，其工作原理与隐极式逆 序励磁单相交流发动机基本相同。
