柴油发电机组三次谐波励磁单相交流发电机

1. 基本结构

其基本结构与三次谐波励磁三相交流发电机基本相同，不同之处在于定子铁心槽中的定子主绕组是单相而不是三相，且定子主绕组分为完全相同的两部分，便于串联时输出230V电压，并联时输出115V电压。定子副绕组以三次谐波绕组为主，辅以基波副绕组，作为发电机转子励磁电流的电源。

2.工作原理

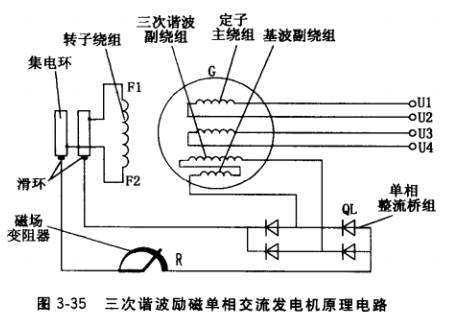

       三次谐波励磁单相交流发电机原 理电路如图3-35所示。当发电机由原动机驱动旋转至空载转速时，依靠发电机转子铁心的剩磁（包括三次谐波磁场和基波磁场），在三次谐波副绕组和基波副绕组中感应交流电，并整流成直流电,经电刷输人转子绕组，提供转子励磁电流，建立发电机主磁场，在定子主绕组中感应电压，在主、副绕组匝数设计合适，并经磁场 变阻器调节整定，即可输出额定电压。发电机负载时，依靠三次谐波磁场增强，三次谐波绕组感应电势随之提高，经整流增大转子励磁电流，增强主磁场，补偿了发电机负载时电枢反应的去磁效应，维持了主绕组输出 电压稳定。
