励磁回路指发电机中提供励磁电流的电路。现将不同类型发电机的励磁回路断路检査法介绍如下。
1.有刷三相交流发电机励磁回路

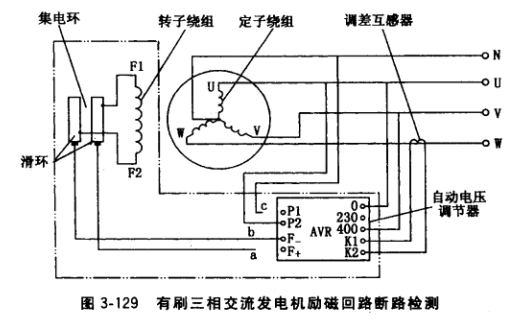

图3-129中双点划线框内部分为这种发电机励磁回路，它包括U相定子绕组、AVR （或整流桥组）、集电环、转子绕组F1F2及各段连接线。
检査前先拆开AVR中P1、P2, F1、F2接点处的连接线各1个(如图中a或c点)，然后按以下顺序检测：
(1)用万用表电阻挡，两表笔分别接c、P2两点，此时检测电路为定子U相绕组及到 AVR电源输入端的连线。被测电路通、断判断方法：万用表表针正常摆动者（指表针从无穷大电阻摆向零电阻或小电阻）表示该电路通路，表针不摆动者表示该电路及连接线已断路，应用万用表逐段检测，找出断路点并予以接通处理。
(2)用万用表电阻挡，两表笔分别接a、b两点，此时检査电路包括滑环、转子绕组 F1F2及连接线，若被测电路断路，应逐段检测，找出断路点并处理。
2.无刷三相交流发电机励磁回路

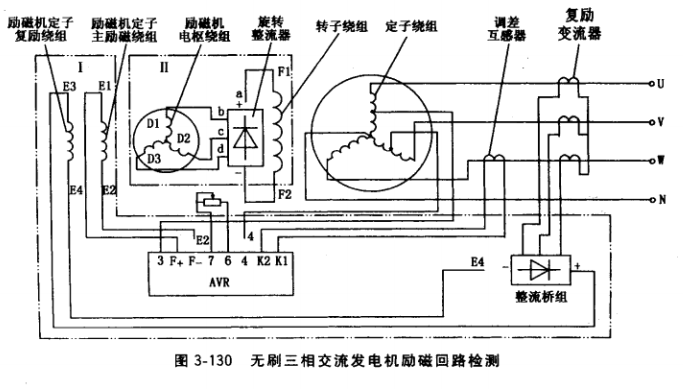

图3-130中双点划线框Ι和双点划线框Ⅱ内部分为该发电机励磁回路。
(1)框I部分电路。其包含定子绕组抽头、AVR自动电压调节器、励磁机定子主励磁 绕组E1、E2、励磁机定子复励绕组E3E4及各段连接线。检査之前先拆开AVR上的接点4、F-，三相整流桥组直流侧负端接点。然后按以下顺序检测：
①用万用表电阻挡，两表笔分别接3、4两点，此时检测电路为定子U、V相抽头绕组及到AVR的连线。若被测电路断路，应逐段检测，找出断路点并处理。
②用万用表电阻挡，两表笔分别接F+、E2点，此时检测电路为励磁机定子主励磁绕组 E1E2及到AVR的连线。若被测电路断路，应逐段检测，找出断路点并处理。
③用万用表电阻挡，两表笔分别接E4、整流桥组直流侧负端接点，此时检测电路为励磁机定子复励绕组E3E4及到三相整流桥组的连线。若被测电路断路，应逐段检测，找出断 路点并处理。
(2)框Ⅱ部分电路。其包含励磁机电枢绕组、旋转整流器、转子绕组及各段连接线。检査之前先拆开旋转整流桥组直流侧正端接点，然后按以下顺序检査：
①用万用表电阻挡，两表笔分别接a、旋转整流器直流侧负端接点，此时检测电路为转子绕组及到旋转整流器直流侧正、负端连线。若被测电路断路，应逐段检测，找出断路点并处理。
②用万用表电阻挡，两表笔分别接旋转整流器交流侧中b、c两点，此时检测电路为励磁机电枢D1相和D2相绕组及到旋转整流器交流侧连线；万用表两表笔再分别接旋转整流器交流侧c、d两点，此时检测电路为励磁机电枢D2相和D3相绕组及到旋转整流器交流侧 连线。若被测电路断路，应逐段检测，找出断路点并处理。
3.电抗移相式相复励三相交流发电机励磁回路

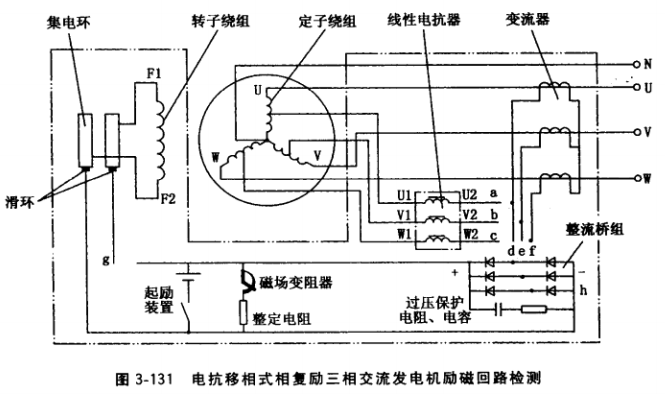

图3-131双点划线框内部分为这种发电机励磁回路，包含线性电抗器绕组、变流器绕 组、三相整流桥组、集电环、转子绕组及各段连接线。检测前应先拆开线性电抗器、变流器与整流桥组交流侧的连接，集电环与整流桥组直流侧正端及整定电阻的连接。然后按如下顺序检测：
(1)万用表电阻挡，两表笔分别接a、b两点，此时检测电路包含线性电抗器U相绕组 U1U2、定子U相抽头绕组、定子V相抽头绕组、线性电抗器V相绕组V1V2及连线；万用表两表笔再分别接b、c两点，此时检测电路包含线性电抗器V相绕组V1V2、定子V相抽头绕组、定子W相抽头绕组、线性电抗器W相绕组W1W2及各段连线。若被测电路断 路，应逐段检测，找出断路点并处理。
(2)万用表电阻挡，两表笔分别接d、e两点，此时检测电路包含变流器U相二次绕组、变流器V相二次绕组及连线；万用表两表笔再分别接e、f两点，此时检测电路包含变流器V相二次绕组、变流器W相二次绕组及各段连线。若被测电路断路，应逐段检测，找出断路点并处理。
(3)万用表电阻挡，两表笔分别接g、三相整流桥组直流侧负端h两点，此时检测电路包含集电环、转子绕组及各段连线。若被测电路断路，应逐段检测，找出断路点并处理。
4.电抗变流复合式相复励三相交流发电机励磁回路

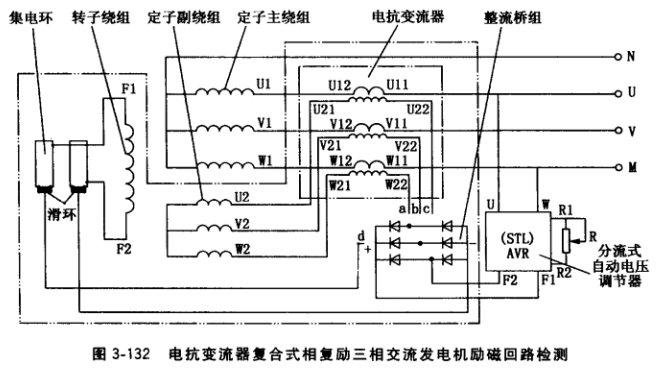

图3-132双点划线框内部分为这种发电机励磁回路，包含定子副绕组、电抗变流器绕组、三相整流桥组、集电环、转子绕组及各段连接线。检测前先拆开电抗变流器二次绕组到整流桥组交流侧所有接点，集电环引线到整流桥组直流侧正端接点，然后按以下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、b两点，此时检测电路包含电抗变流器W相二次绕组W21W22、定子副绕组W相绕组、定子副绕组V相、电抗变流器V相二次绕组 V21V22及连线。万用表两表笔再分别接b、c两点，此时检测电路包含电抗变流器V相二 次绕组V21V22、定子副绕组V相绕组、定子副绕组U相绕组、电抗变流器U相二次绕组 U21U22及各段连线。若被测电路断路，应逐段检测，找出断路点并处理。
（2）用万用表电阻挡，两表笔分别接d、整流桥组直流侧正端点，此时检测电路包含集电环、转子绕组及连线。若被测电路断路，应逐段检测，找出断路点并处理。
5.直流励磁机励磁三相交流发电机励磁回路

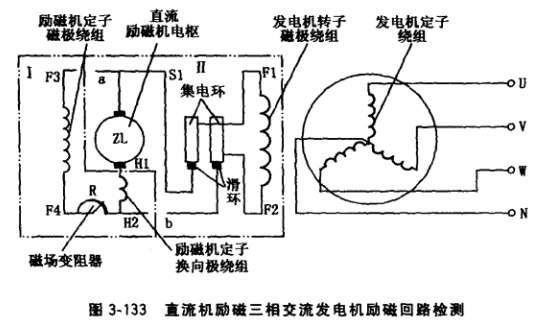

图3-133中双点划线框I和双点划线框Ⅱ内部分为这种发电机励磁回路。
(1)框I部分，为直流励磁机励磁回路。检测前先拆开直流励磁机定子磁极绕组端点 F3与电枢正端电刷S1连接。检测方法：用万用表电阻挡，两表笔分別接F3、H1两点，此时检测电路包含定子磁极绕组、磁场变阻器、定子换向极绕组及各段连接线。若被测电路断 路，应逐段检测，找出断路点并处理。
(2)框Ⅱ部分，为三相交流发电机励磁回路。检测前先拆开集电环与定子换向极绕组 H2及磁场变阻器R连接。检测方法：用万用表电阻挡，两表笔分别接a、b两点，此时检测电路包含集电环、转子绕组及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
6.三次谐波励磁三相交流发电机励磁回路

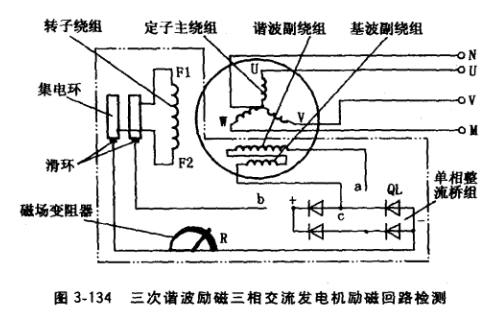

图3-134双点划线框内部分是这种发电机励磁回路，包含定子副绕组(谐波、基波副绕组)、单相整流桥组、转子绕组、集电环、磁场变阻器及各段连接线。检测前先拆开定子副绕组一端与单相整流桥组交流侧的连接，集电环与单相整流桥组直流侧正端的连接。然后按如下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、整流桥组交流侧另一接点c，此时检测电路包 含定子谐波副绕组、基波副绕组及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接b、整流桥组直流侧正端接点，此时检测电路包含集电环、转子绕组F1F2、磁场变阻器R及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
7.双绕组电抗分流三相交流发电机励磁回路

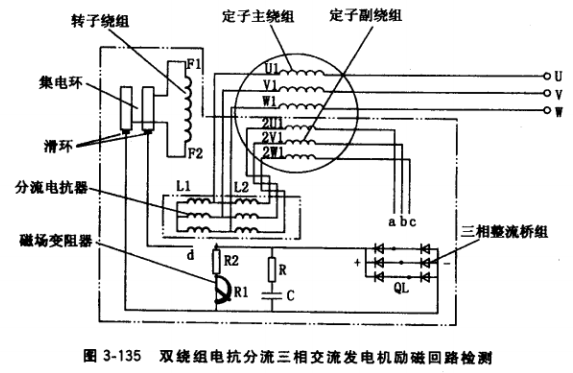

图3-135双点划线框内部分是这种发电机励磁回路，包含三相电抗器、定子三相副绕组、三相整流桥组、转子绕组、集电环、磁场变阻器、分流变阻器及各段连接线。检测前先拆开定子三相副绕组与三相整流桥组交流侧的连接，集电环与磁场变阻器的一端连接。然后 按如下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、b两点，此时检测电路包含定子副绕组U相绕组2U1、电抗器U相绕组、电抗器V相绕组、定子副绕组V相绕组2V及各段连接线；用万用表两表笔再分别接b、c两点，此时检测电路包含定子副绕组V相绕组2V1、电抗器V 相绕组、电抗器W相绕组、定子副绕组W相绕组2W1及各段连接线。若被测电路断路， 应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接d、三相整流桥组直流侧负端接点，此时检测电路包含集电环、转子绕组F1F2及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
(3)用万用表电阻挡，两表笔分别接变阻器Rl、R2两端点，此时检测电路包含电阻 R1、变阻器R2及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
8.有刷单相交流发电机励磁回路

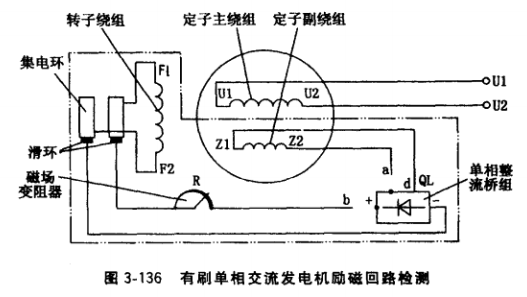

图3-136双点划线框内的部分是这种发电机励磁回路，包含定子副绕组Z1Z2、单相整流桥组QL、磁场变阻器R、集电环、转子绕组F1F2及各段连接线。检测前先拆开单相整流桥组交、直流侧各一个接点，然后按以下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、单相整流桥组交流侧一个接点d,此时检测电路包含定子副绕组Z1Z2及连接线。若被测电路断路，应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接b、单相粮流桥组直流侧正端接点，此时检测电路包含磁场变阻器R、集电环、转子绕组F1F2及各段连接线。若被测电路断路，应逐段检测，找出断路点并处理。
9.无刷单相交流发电机励磁回路

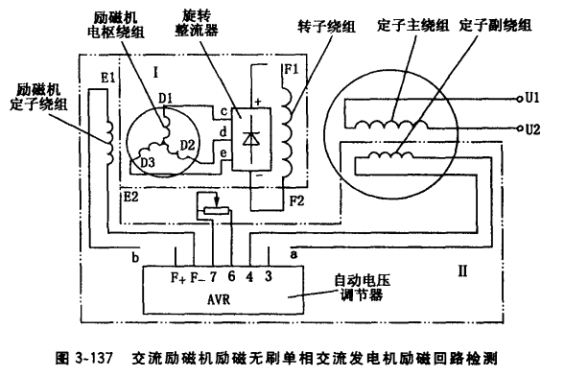

图3-137双点划线框I和双点划线框Ⅱ内部分为这种发电机励磁回路。
(1)断开电容器一端接线框I部分。包含励磁机电枢绕组、旋转整流器、转子绕组及各段连接线。检査之前先拆开旋转整流桥器直流侧正端接点，然后按以下顺序检测：
①用万用表电阻挡，两表笔分别接F1、旋转整流桥组直流侧正端接点，此时检测电路为转子绕组及到旋转整流器直流侧正、负端连线。若被测电路断路，应逐段检测，找出断路点并处理。
②用万用表电阻挡，两表笔分别接旋转整流器交流侧中c、d两接点，此时检测电路为励磁机电枢D1相和D2相绕绀及到旋转整流器交流侧连线。万用表两表笔再分别接旋转整 流器交流侧中d、e两接点.此时检测电路为励磁机电枢D2相和D3相绕组及到旋转整流器 交流侧连线。若被测电路断路，应逐段检测，找出断路点并处理。
(2)框Ⅱ部分。包含定子副绕组(或定子主绕组线端）、AVR、励磁机定子绕组E1E2。检査之前先拆开AVR上的接点3、F+,然后按以下顺序检査：
①用万用表电阻挡，两表笔分别接a、4两点，此时检测电路为定子副绕组(或定子主绕组线端)及到AVR的连线。若被测电路断路，应逐段检测，找出断路点并处理。
②用万用表电阻挡，两表笔分别接b、F_两点，此时检测电路为励磁机定子磁极绕组 E1E2及到AVR的连线。若被测电路断路.应逐段检测，找出断路点并处理。
10.隐极式逆序励磁单相交流发电机励磁回路

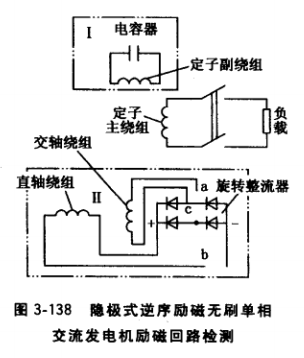

图3-138双点划线框内的电路为这种发电机励磁回 路，包含双点划线框I和双点划线框Ⅱ两部分。框I部分包括定子副绕组、电容器及连接线；框II部分包括交轴绕组、单相整流桥组、直轴绕组及连接线。检测前先 拆开单相整流桥组交、直流侧各一个接点，然后按以下顺序检査：
(1)用万用表电阻挡，两表笔分别接a、单相整流桥组交流侧另一个接点c,此时检测电路为交轴绕组及其两端到单相整流桥组交流侧的连接。若被测电路断路，应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接b、单相整流桥组直流侧正端接点，此时检测电路为直轴绕组及其两端到单相整流桥组直流侧的连线。若被测电路断路，应逐段检测，找出断路点并处理。
11.凸极式逆序励磁单相交流发电机励磁回路
图3-139双点划线框内部分为这种发电机励磁回路， 包含定子副绕组、电容器、转子绕组、旋转整流器及连接线。检测前先拆开转子绕组FC1一端与该磁极旋转整流器一端的连接，转子绕组FC2一端与该磁极旋转整流器一端的连接，然后按以下顺序检测：
(1)断开电容器一端接线用万用表电阻挡，两表笔分别接定子副绕组两端与电容器两极的接点，此时检测电路为定子副绕组及与电容器的连线。若被测电路断路，应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接a、旋转整流器另一端接点，此时检测电路为转子绕组FC1及其两端到旋转整流器的连线。若被测电路断路，应逐段检测，找出断路点并处理。
(3)用万用表电阻挡，两农笔分别接b、旋转整流器另一端接点，此时检测电路为转子绕组FC2及其两端到旋转整流器的连线。若被测电路断路，应逐段检测，找出断路点并处理。
12.相复励单相交流发电机励磁回路

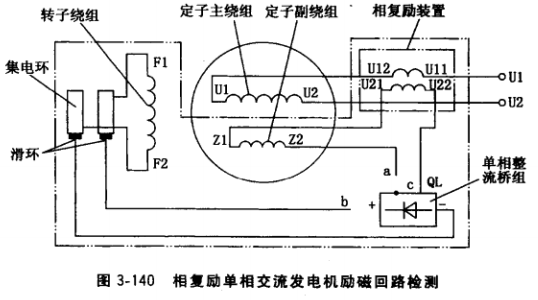

图3-140双点划线框内部分为这种发电机励磁回路，包含定子副绕组、相复励装置二次绕组、单相整流桥组、集电环、转子绕组及各段连接线。检测前先拆开单相整流桥组交、直 流侧各一个接点，然后按以下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、单相整流桥组交流侧另一个接点c,此时检测电路包含定子副绕组Z1Z2,相复励装置二次绕组U21U22,以及连接线。若被测电路断路, 应逐段检测，找出断路点并处理。
(2) 用万用表电阻挡，两表笔分别接b、单相整流桥组直流侧负端接点。此时检测电路包含集电环、转子绕组F1F2及连接线。若被测电路断路，应逐段检测，找出断路点并处理。
13.三次谐波励磁单相交流发电机励磁回路

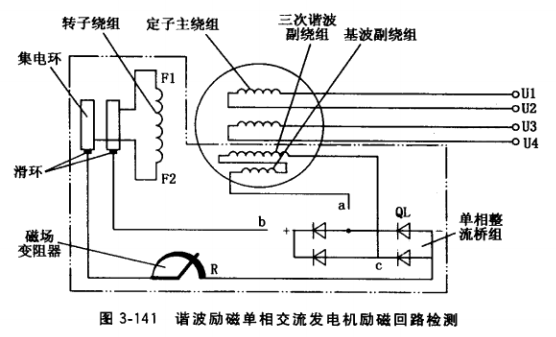

图3-141双点划线框内部分为这种发电机励磁回路，包含定子三次谐波副绕组、定子基波副绕组、单相整流桥组、磁场变阻器、集电环、转子绕组及各段连接线。检测前先拆开单相整流桥组交、直流侧各一个接点，然后按以下顺序检测：
(1)用万用表电阻挡，两表笔分别接a、单相整流桥组交流侧另一个接点c,此时检测 电路为定子三次谐波副绕组、定子基波副绕组及连接线。若被测电路断路，应逐段检测，找出断路点并处理。
(2)用万用表电阻挡，两表笔分别接b、单相整流桥组直流侧正端接点，此时检测电路包含磁场变阻器R、集电环、转子绕组F1F2及连接线。若被测电路断路，应分段检测，找出断路点并处理。
