1.电枢绕组短路检测
(1)短路探测器检测法。这是最可靠的检测方法，具体见前述的“匝间短路检测”。

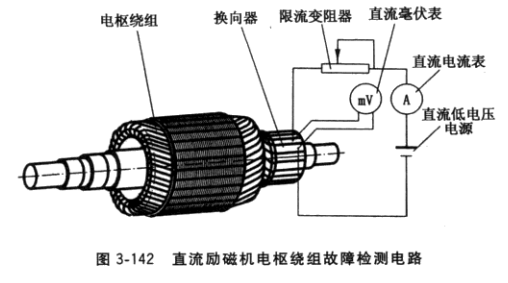

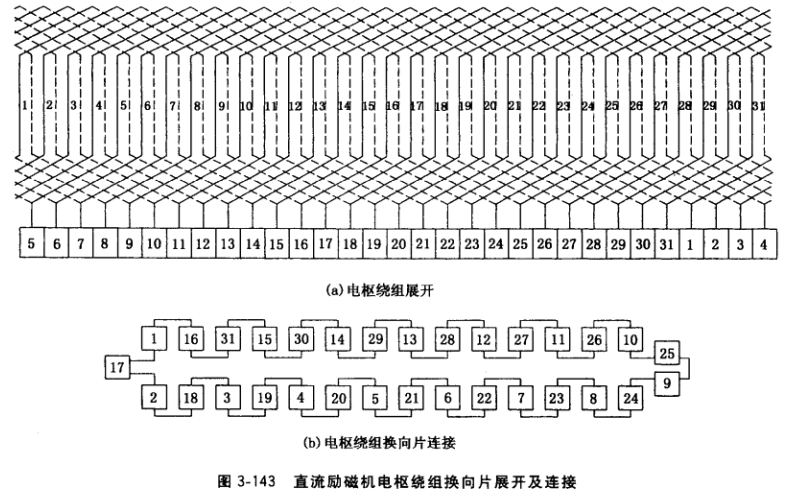

(2)毫伏表检测法。将低压(6V)直流电源(干电池)接在换向器上，如图3-142所示。现以一个31槽、节距为1-8的电枢波绕组为例，介绍其短路点探测方法。图3-143a是该绕组展开图，为了便于观察和探测，把图3-143a等效简化成图3-143b,把低电压直流电源加于换向片1和换向片9,从图中可见此时电枢绕组电路形成以换向片1和换向片9为端 点，每支路绕组数基本相等的2路并联电路(也可以加于每支路绕组数基本相等的其他换向 片上，比如2、10, 3、11……),用毫伏表测量每支路内任何两相邻换向片的片间电压，在 电枢绕组正常情况下片间电压均应相等。当出现短路时，按下列方法判别短路点：
①电枢绕组短路。用毫伏表测量每相邻两片片间电压，当出现两处，例如14、15片间 和30、31片间电压读数很小，根据图3-143b即可断定15与30片间电枢绕组短路。
②换向片间短路?；幌蚱髦邢嗔谏咂嗯龌虻嫉缈帕？ㄓ诨幌蚱洌突岬贾缕涠搪?。用毫伏表测量相邻片间电压，当出现一处读数很小，两处稍小，例如14、15片间读数 很小，29、30, 30、31片间读数稍小，根据图3-143b即可断定14、15片间短路。
③由于直流电压是加在换向片1和9,根据图3-143b可知16、17对1是等电位点，24、 25对9也是等电位点，用毫伏表测量相邻片16、17及24、25片间电压等于零或极小，不可误认为短路。为了进一步判断该两处是否有短路，可分别测量1、16, 1、17, 24、9, 25、9片间电压，读数为零或极小者为短路。
2.电枢绕组断路检测
仍以直流低电压加于换向片1、9为例。
(1)一处断路。假定连接于13、29两片上的电枢绕组断路，用毫伏表逐片测量片间电压，图3-143b中断路的这一路出现两种情况：片间无断路的，读数为零，测到28、29, 13、14片间电压时毫伏表出现电压读数，因外加电压经无断路的各段绕组后在该两处有电 压，这就可以断定13、29片间绕组断路。
(2)二处及多处断路

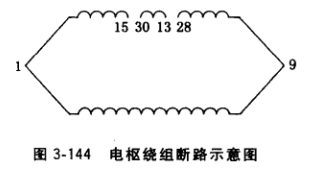

①毫伏表的一端接于换向片1,另一端按图3-144b中由近到远的16、31、15……逐片测量电压，未断线的部分均无读数，直至某一片(如图3-144中片28)有读数时，表明该换向片以外的电路与换向片1无断路，且有加于1、 9片的剩余电压，可断定片28左边有断路。
②直流低电压一端接于换向片9,另_端按图 3-143b中由近到远的25、10、26……逐片测量电压，未断线的部分均无读数，直至某一片(如图3-144中片15)有读数时，可断定片15右边有断路。
③与片15有绕组相接的邻片是30,与片28有绕 组相接的邻片是13,可断定这2个绕组断路。
④片15、28之间的绕组已脱离加于片1、9的电压，可用万用表逐片检査片间通、断， 凡出现断处，万用表表针不摆动，即查得断线绕组。
3.电枢绕组接地检测
(1)在兆欧表引出的2根引线中，1根接绕组，1根接铁心，检测绕组对地(铁心或转轴)绝缘电阻。由慢至快摇动兆欧表手把，若兆欧表指示的绝缘电阻为零或接近零时，断定 电枢绕组已接地。
(2)用毫伏表探测绕组接地点。在图3-143b中，直流低压仍加于片1、9,毫伏表一端接地，另一端由片1或9开始逐片测量对地电压，由于越接近接地点，绕组对地电压越低， 当毫伏表指示的电压接近零时，该换向片所连接的绕组疑为接地绕组。再继续测貴以下各片对地电压，若毫伏表读数又逐片大起来，则可断定对地电压接近零的换向片所连接的绕组 接地。
一个绕组接地时，与它连接的两个换向片对地电压均接近零，这更可明确断定与这两片连接的绕组是接地绕组。但若接地点发生在引线部位，则这两个换向片中必有一片的对地电压低于另一片，则可以断定电压读数小的换向片所连接的绕组引线必定接地。
4.电枢槽内上下层绕组短路检测

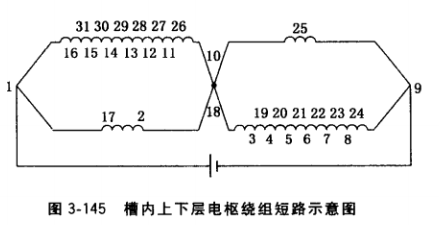

仍以图3-143b为例，直流低压电仍加于片1、9，假设图3-143a中梢10 内上下层绕组发生短路.此时整个电枢 绕组电路变成图3-145的串并联电路，其中10和18的接点等效于图3-143a 中槽10内上、下层绕组短路点。用毫 伏表依次测ft与每个电枢绕组相连的片 间电压，就会发现第一支路内1、16, 16、 31,……26、10的电压读数很小，第二支路内10、25, 25、9的电压读数很大，再继 续测量，第三支路内9、24, 24、8,……3、18的电压读数又很小.，第四支路内18、2, 2、17,17、1的电压读数又很大，这就是槽内上、下层绕组短路的片间电压规律。用毫伏表探 测槽内上下层绕组短路的具体方法是：
（1） 选定直流低压电两端接于换向片的片序号（应使该两片内形成的两支路电枢绕组数 相等或基本相等，如本例31槽共31个绕组，一支路15个绕组，另一支路16个绕组）。
（2） 用毫伏表沿第一支路依次测量与每个电枢绕组相连的片间电压，当片间电压从小值 突变为大（或从大变小）值时，记下突变点的换向片号。接着，从同一起始端开始沿另一支 路依次测量与每个电枢绕组相连的片间电压，当片间电压从大值突变为小值（或从小值突变 为大值〉时，也记下突变点的换向片号，当该两换向片所连绕组同在一个槽时，该槽上下层 绕组必有短路。
5.电枢绕组接错或嵌反
在单波绕组和双叠绕组嵌线过程中，特别容易发生绕组引线头嵌到换向片端槽时嵌错。 绕组元件接错有以下两种情况，其检测方法如下：
（1）个别绕组元件的换向器节距嵌错

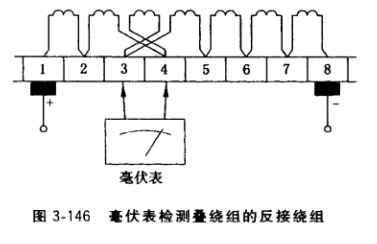

①在被测支路两端换向片施加低压直流电 源（一般为6V）,用毫伏表依次测量换向器片 （如片3、4）间电压，如图3-146所示，有倒读 数（表针反转〉出现，片2、3之间以及片4、5 之间读数加倍，其他各处均正常，则断定接到 换向片3、4的绕组接反。
②用指南针沿通电的绕组依次移动，观察 指南针指向是否异常，可以判断嵌线错误。图 3-147以换向片1、2所连接的电枢绕组为例，检测时把电枢垂直放S台面。图a为IH确嵌线，在换向片1、2施加6V直流电压，正极接片1，负极接片2,此时绕组电流方向如箭头 所示，把指南针靠近电枢表面顺时针移动一周，磁针指向先后顺序为黑、白、黑、白。依此 方法，逐个测试换向片2、3, 3、4……磁针指向均应黑、白、黑、白。图b中与换向片1、 2连接的电枢绕组引线嵌错，这时电枢绕组中电流方向与图a相反，则指南针顺时针移动一 周时，磁针指向与图a相反。说明检测过程中，磁针指向规律突然变反，可断定该处绕组在 换向片上嵌反。
(2)绕组的换向器节距全部嵌错
①绕组两端接低压直流电源，用毫伏表测得的换向器片间电压出现无规则的变化，有的 全部无电压，有的片间有时有电压，有时没电压，断定换向器节距都接错。
②指南针沿通以低压直流电的绕组表面移动，在移动过程中磁针指向混乱不定，表示嵌 线节距全部嵌错。
