1.换向器片间短路检测

(1)电枢绕组与换向器连接一体情况下，换向器片间短路可用上述的毫伏表法检测。

(2)电枢绕组与换向器脱焊不连接情况下换向器片间短路检测。

①兆欧表法。兆欧表两接线端分别接触相邻换向片，由慢到快摇动兆欧表手把，测量片间绝缘电阻，若绝缘电阻为零，断定该两片换向片间短路。

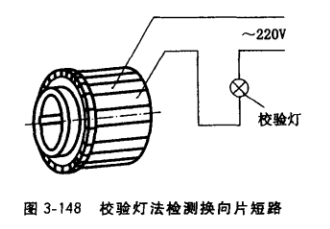

②校验灯法。用220V交流电经1个灯泡，如图 3-148所示，按顺序逐个检测相邻两片换向片，若灯泡发 亮，说明该两片换向片片间短路。

2.换向器通地检测

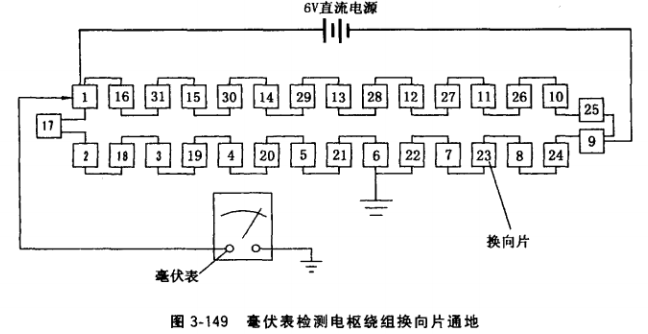

(1)电枢绕组与换向器连接一体情况下换向器通 地，可用毫伏表法检测。6V直流电源加于换向片1、9，毫伏表一端接地，另一端由片1或9开始逐片测量对地电压，如图3-149所示，若换向器某处通地，由于越接近接地点，换向片对地电压越低，当毫伏表指示的电压接近零时，该换向片疑为通地。再继续测量以下各片对地电压，若毫伏表读数又逐片大起来，则可断定对地电压接近零的换向片及其所连接的电枢绕组通地。此时必须脱开电枢绕组与该片连接，若测得该片对地电压仍为最小或接近零，可断定该换向片通地。

(2)电枢绕组与换向器不连接情况下换向器通地检测。

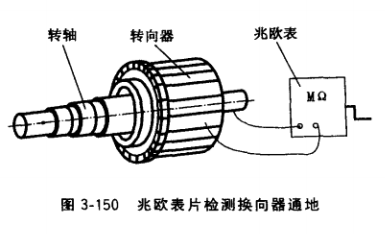

①兆欧表法。如图3-150所示，兆欧表两接线端分别接触转轴和换向片，由慢到快摇动兆欧表手把，逐片测量换向片对转轴绝缘电阻，若绝缘电阻为零，可断定该片通地。

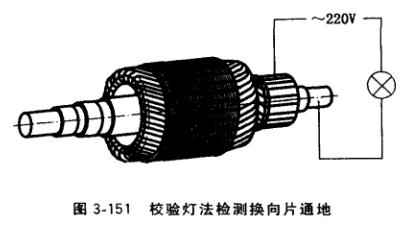

②校验灯法。用220V交流电经1个灯泡接于转轴，如图3-151所示，按顺序逐片检测， 若灯泡发亮，说明该换向片通地。

3.换向器电刷火花等级的鉴别

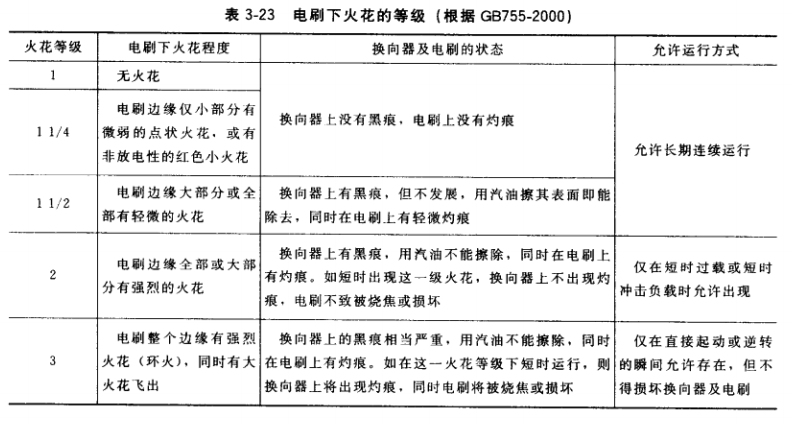

直流励磁机运行中换向器与电刷滑动接触面处的火花，可按表3-23的规定鉴别火花等级，并确定其能否继续工作。

4电枢绕组与换向器焊接质置检查

直流励磁机每个槽电枢绕组均与每个换向片焊接，焊点多，焊接质量的好坏对发电机运行可靠性影响极大，因此必须对焊接质量进行认真检查，凡查出焊接不良的，应重新焊接。

（1） 观察法。电枢绕组引线与换向片焊接不良时，运行中出现两种故障现象：一是焊接不良的换向片上电刷火花较大，且有剧热。虽然与该换向片焊接的电枢绕组另一端引线连接的换向片上电刷也冒火花，但剧热程度不如前者；二是电刷胃火花的这一对换向片都发黑。 在这两片发黑的换向片中更剧热的那一片，就是焊接不良的部位。

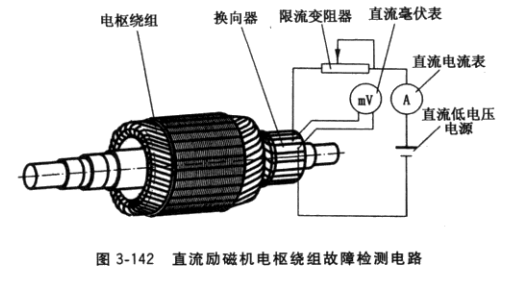

（2） 焊缝电压降检测法。按图3-142,用毫伏表检测相邻两换向片间电压。直流电源电压为8?12V，调节变阻器使电流表上显示的电流为1.5?3A,记录毫伏表上的读数。若所有换向片间测得的数据接近样，即片间电压降之差不大于10%,认为焊接是好的，否则焊接不良。

5.换向器飞片与外圆变形的检测

凡换向器飞片，励磁机运行中电刷明显跳动，且该片电刷冒火花。用千分尺或游标卡尺测量换向器外圆直径，可检出飞片或外圆变形程度。
