1.整流二极管简易检测

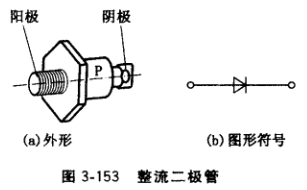

整流二极管有正、反极性两种结构，正极性的底座为阳极，引线端为阴极，外壳上常用P代号标识；反极性的底座为阴极，引线端为阳极，外壳上常用R代号标识。图3-153是正极性整流二极管外形及图形符号。整流二极管简易检测方法：

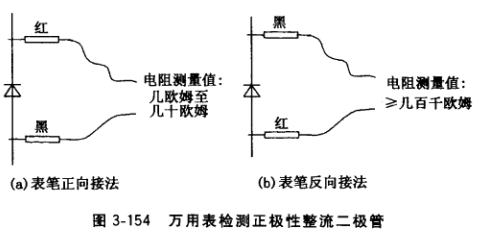

（1）用万用表检测整流二极管极性和二极通、断。由于万用表上黑表笔的插口与万用表内的电池正极相连，红表笔的插口与万用表内的电池负极相连， 因此，可根据图3-154检测。当万用表黑表笔接触二极管底座，红笔接引线端时（见图a）,整流二极管应处于正向导通状态，万用表表针正向偏摆，指示几欧姆至几十欧姆；当黑、红笔与二极管反接时（见图b）,二极管处于反向截止状态，指示值大于几百千欧姆，表示该元件为正极性二极管，无短路、无断路。当万用表仍然是黑表笔接触二极管底座，红笔接引线端时，但指示的电阻值却与上述相反，则表示该元件为反极性二极管。
当万用表黑、红笔先后调换着与二极管两极接触，万用表指示的电阻值都接近零欧姆，表示该元件已短路；若指示的电阻值都大于几百千欧姆至无穷大，表示该元件已断路。整流二极管断路或短路，都 应换上同规格新的元件。
（2）用试灯检测整流二极管。用3V电池及小电珠做成试灯测试 （见图3-155）,若灯亮，整流二极管正、负端对调连接时灯暗，说明该整流二极管是好的，无断路、短路。若两种接法时灯都亮，说明该元件已短路；若两种接法时灯都暗，说明该元件已断路，都应换上同规格新的元件。
2.单相整流桥组简易检测

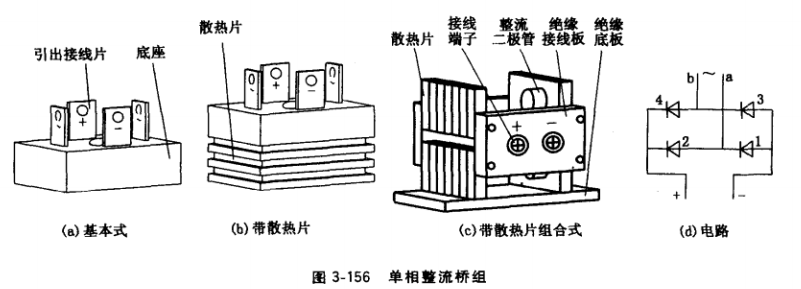

发电机常用的单相整流桥组基本结构有3种，如图3-156所示。4个整流元件按单相桥式整流电路连接后，固封于底座壳内，为基本式（见图3-156a）; 4个整流元件按单相桥式整流电路连接后，固封于带散热器的底座内（见图3-156b）; 4个整流元件分别装在4个散热片上，经前后2个绝缘接线板及绝缘底板组合后，连接成单相桥式整流电路，交、直流接线端子分别设置在前后绝缘接线板上（见图3-156C）。以上3种整流桥组外形、结构不同， 但其中4个整流元件连接成的单相桥式整流电路（见图3-156d）是相同的。

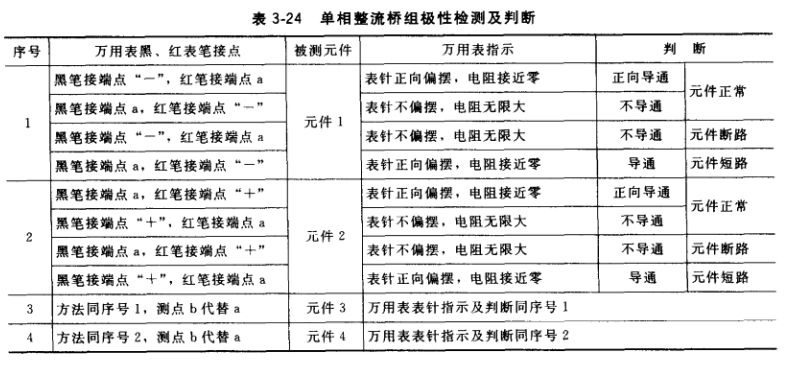

单相整流桥组极性简易检测及判断方法见表3-24。按图3-156d电路逐个检测整流元件是否正常（检测前交流侧、直流侧各1个接点应拆离外电路）。
3.三相整流桥组简易检测
发电机常用的三相整流桥组基本结构有静止与旋转两种，一般讲的三相整流桥组即指静 止整流桥组。

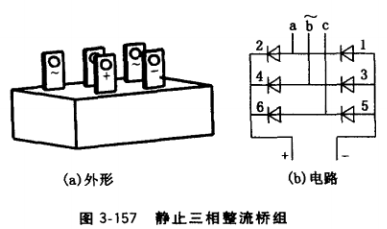

(1)静止三相整流桥组。它由6个整流元件连接成三相整流电路后固封于底座壳内，引出5个接线片，其中3个交流侧接线 片标志为“?”，2个直流侧接线片分别标志 为“ + ”、“ - ”如图3-157a所示。其电路 见图3-157b。

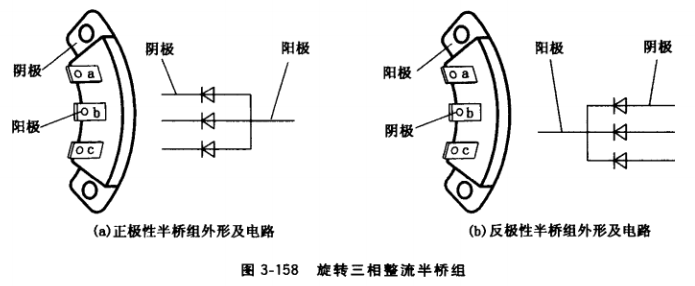

(2)旋转三相整流桥组。用于无刷发电机，为了安装方便，一般做成旋转三相半桥组，如图3-158所示。三相半桥组又有正极性和反(负)极性两种，正极性的底板端为阴极，3个接线片为阳级，如图3-158a所示。反极性三相旋转整流半桥组底板端为阳极，3个 接线片为阴极，如图3-158b所示。

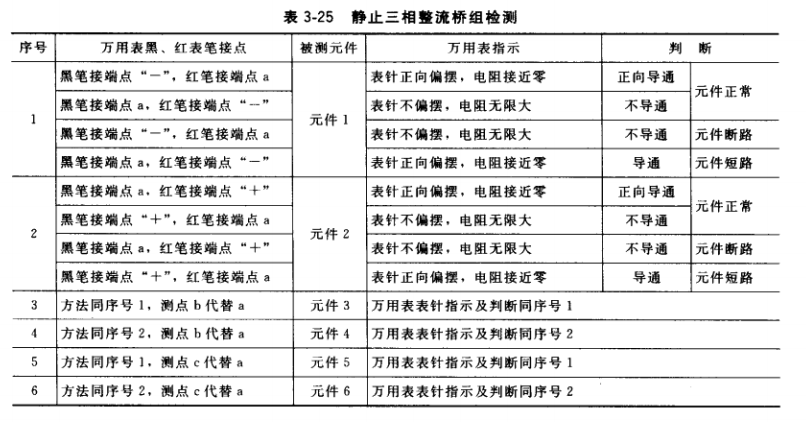

静止三相整流桥组简易检测及判断方法见表3-25。按图3-157b逐个检测整流元件是否正常(检测前交流侧、直流侧各1个接点应拆离外电路)。
旋转三相整流桥组简易检测及判断方法见表3-26。按图3-158逐个检测整流元件是否正常(检测前交流侧、直流侧各1个接点应拆离外电路)。
4.旋转三相整流器简易检测

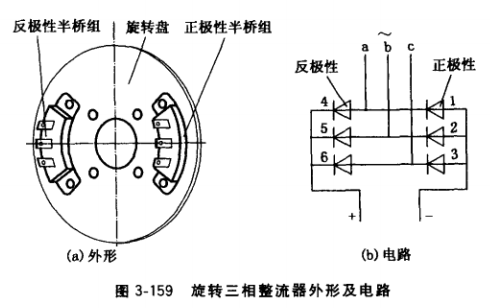

旋转三相整流器可由6个旋转整流元件固定在旋转盘(绝缘盘)上，但目前无刷发电机用旋转三相整流器更多的是由正极性和反极性旋转三相整流半桥组各1个安装在旋转盘上组合而成，其结构及电路如图3-159所示。
旋转三相整流器简易检测时，必须分别检测正极性半桥组和反极性半桥组的正常与否， 并按图3-159b电路逐个检测元件，详见表3-26。
5.其他电子元件简易检测
(1)可控硅整流管
①用万用表RX100或RX1k挡，测量可控硅整流管阳极A对阴极K,阳极对控制极G的 正、反向电阻，均应大于500kΩ。用万用表RX10或RX1挡，测量控制极G对阴极K的正、 反向电阻，正向电阻应为几欧?几百欧，反向电阻应大于正向电阻。若测得阳极、阴极间已短路或控制极、阴极间已短路或开路，说明该元件已损坏，应换上同型号、规格新的元件。
②用对线灯检测。如图3-160所示，若将控制极G悬空，灯不亮，对换接线极性时，灯也不亮。然后将控制极G触碰阳极A, —碰灯就亮，则说明该元件是好的，否则该元件已损坏，应更换。
(2)晶体二极管。晶体二极管的简易测试与硅整流元件的测试
方法是一样的。但要注意，测量二极管的正、反向电阻时，只能用RX100或RXlk挡。因为对于耐压较低、电流较小的二极管，如果用RX1档则流过二极管电流太大，而用RXlOk挡则表内电池电压太高，都可能损坏二极管。正常时，二极管的正向电阻为几百?几千欧，反向电阻大于几百千欧。若测得二极管 的正向电阻为∞,反向电阻为0,则说明管子已损坏。
(3)稳压管。普通稳压管的简易测试方法同整流二极管。具有温度补偿的稳压管(如 DW7).有3个电极，如图3-161所示，检测时可将它分为两个稳压管，用检测整流二极管
的方法进行检测。
(4)单结晶体管。单结晶体管有一个发射极E和两个基极B1、B2 (见图3-162),所以又称为双基极二极管，发射极E与第一基极B1和第二基极B2都是PN结关系，因此，可按整流二极管检测方法检测。用万用表RX100挡，测量E对B1和E对B2的正、反向电阻，正常时正向电阻均为∞,反向电阻为0,否则说明管子已损坏，反向电阻很小则说明穿透电流过大或已损坏。
另外，因E极与B1极比E极与B2极更近，故E极、B1极的正向电阻比E极、B2极的正向电阻要小，且B1极与B2极是两个电阻的串联关系，其正、反向阻值均应相等。根据以上关系，很容易判别脚管E、Bl、B2极。

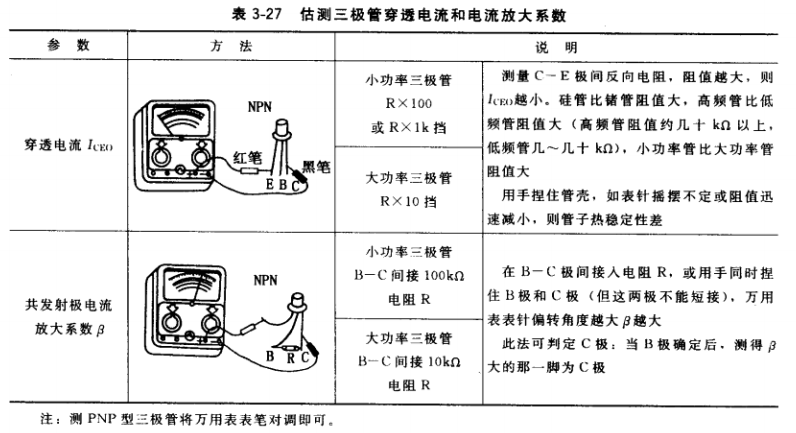

(5)三极管。三极管管脚极性识别和性能检测，除用晶体管特性图示仪外，也可用万用表。检测时不宜用万用表的RX1挡，这挡内阻较小，流过三极管电流较大；也不宜用RX 10k挡，这挡电压较高，可能会损坏一些低反压三极管。测大功率三极管可选用RX 10挡。 此外，仅用万用表只能大致定性估计三极管一些参数的情况。详见表3-27。有的万用表上 有HFE挡，可用来测定小功率管的电流放大系数β。
6.常用整流元件及磁场变阻器主要参数

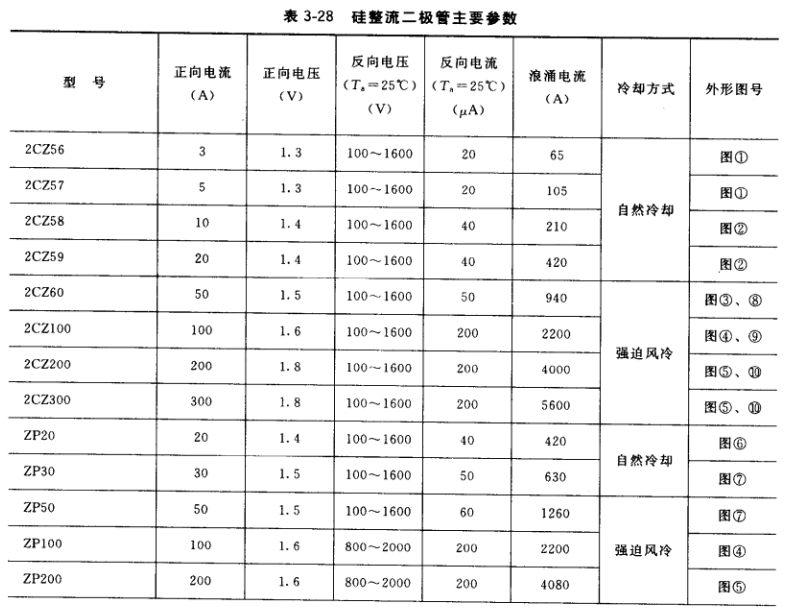

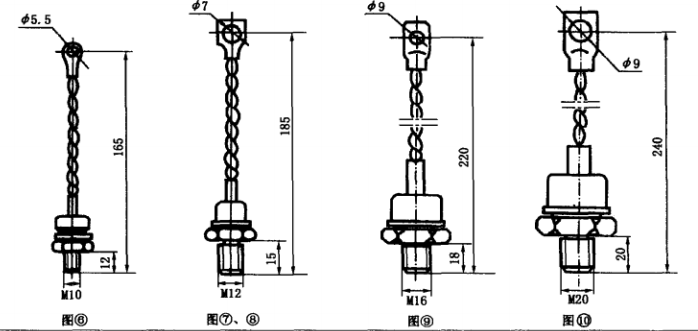

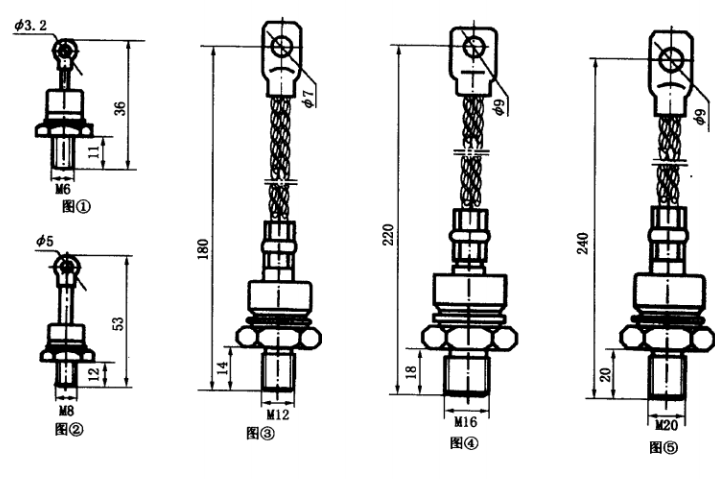

(1)硅整流二极管主要参数见表3-28。

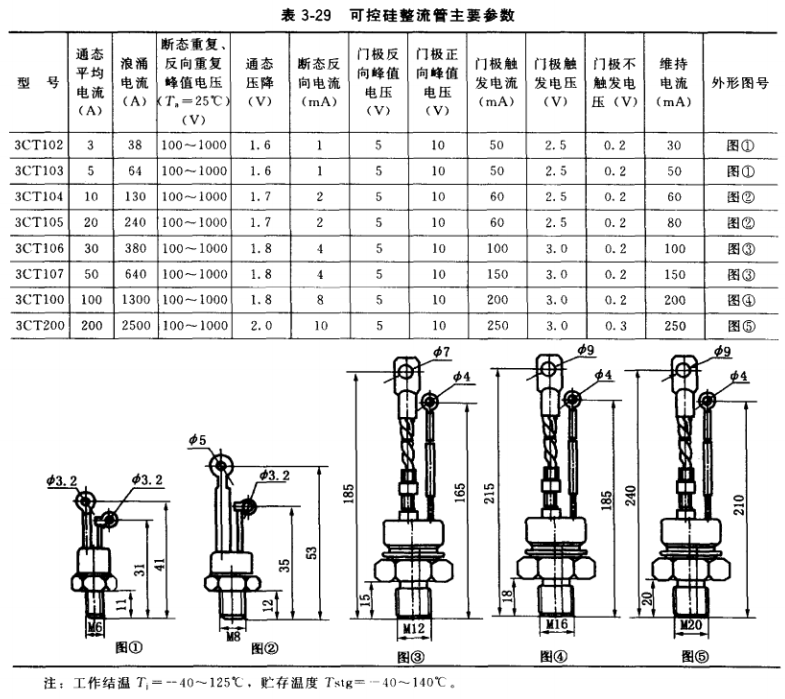

(2)可控硅整流管主要参数见表3-29。

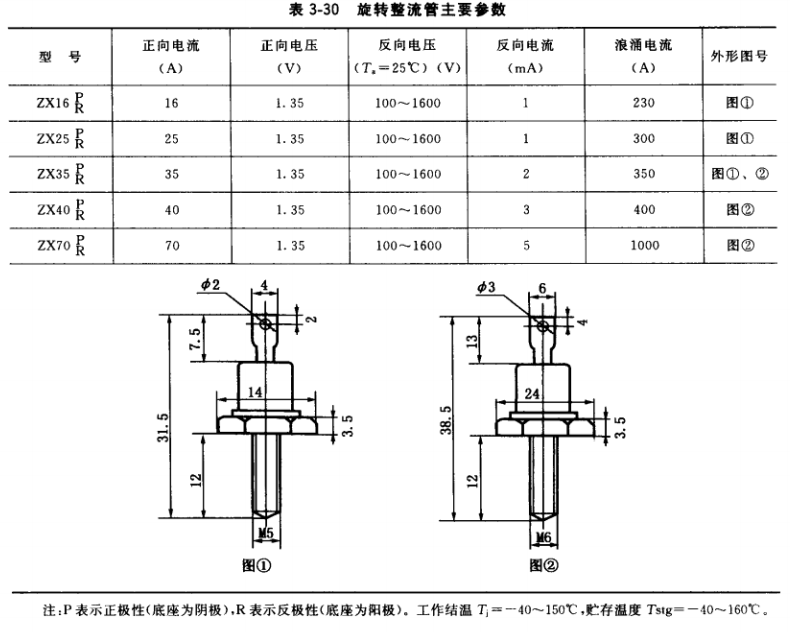

(3)旋转整流管主要参数见表3-30。

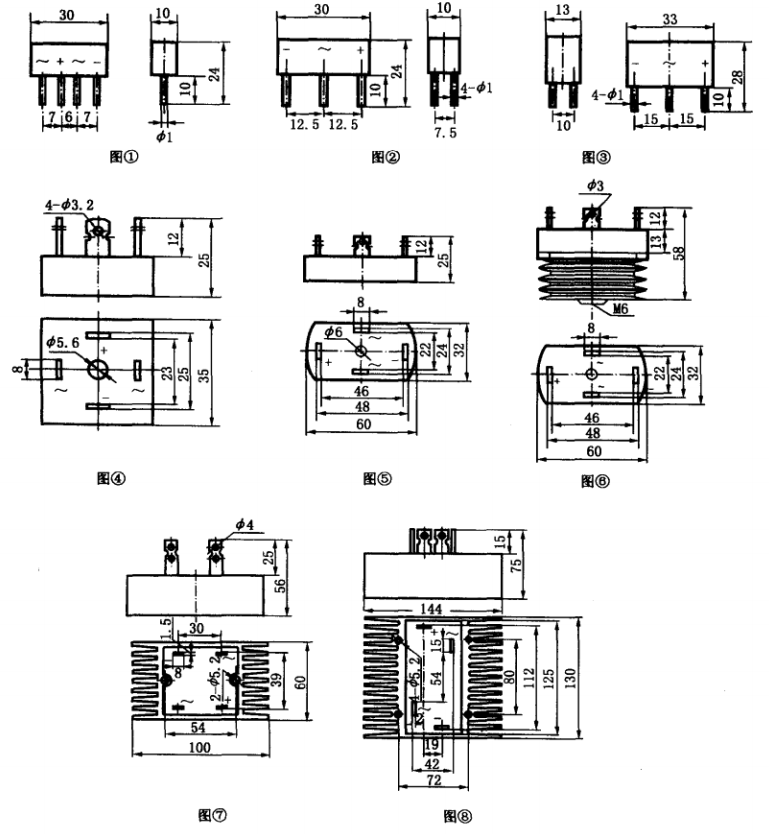

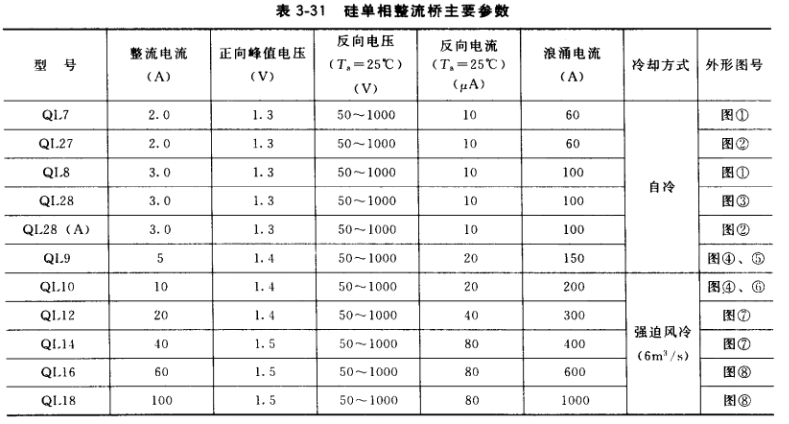

(4)硅单相整流桥主要参数见表3-31。

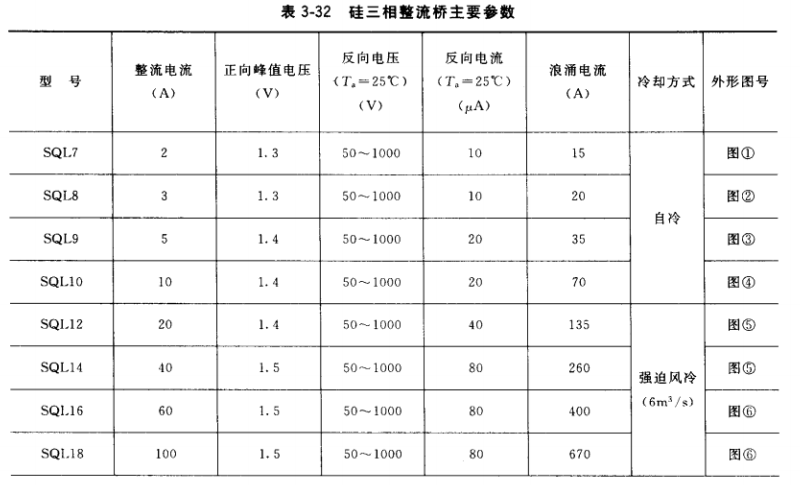

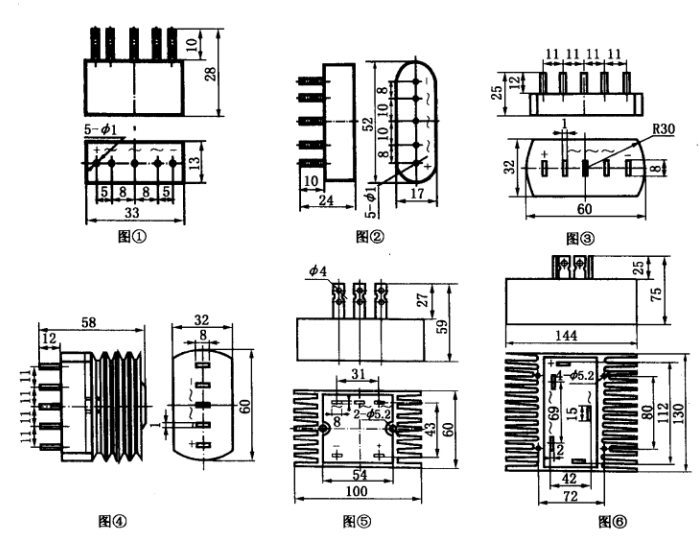

(5)硅三相整流桥主要参数见表3-32。

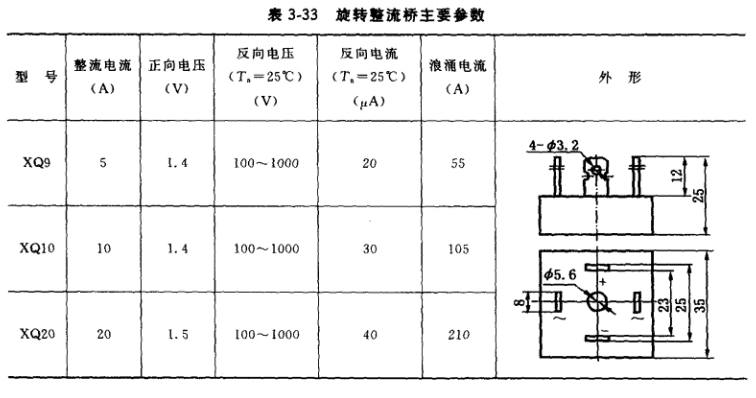

(6)旋转整流桥主要参数见表3-33。

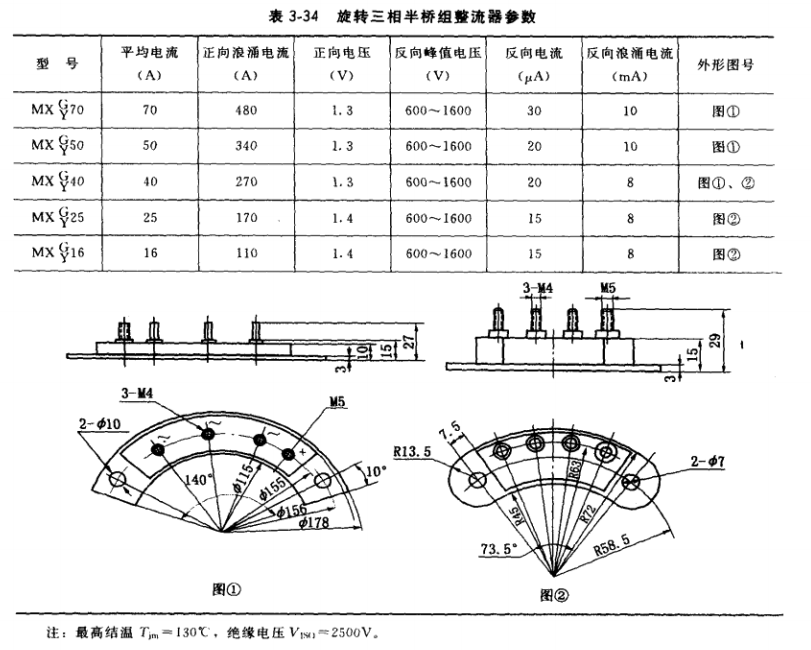

(7)旋转三相半桥组整流器主要参数见表3-34。

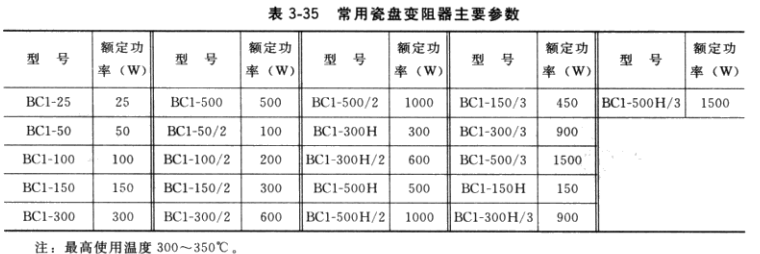

(8)常用瓷盘变阻器及其电阻主要参数见表3-35。
