如何重绕单相交流发电机定子绕组

发布日期:2018-09-15   浏览次数: 937

1.绕组基本数据

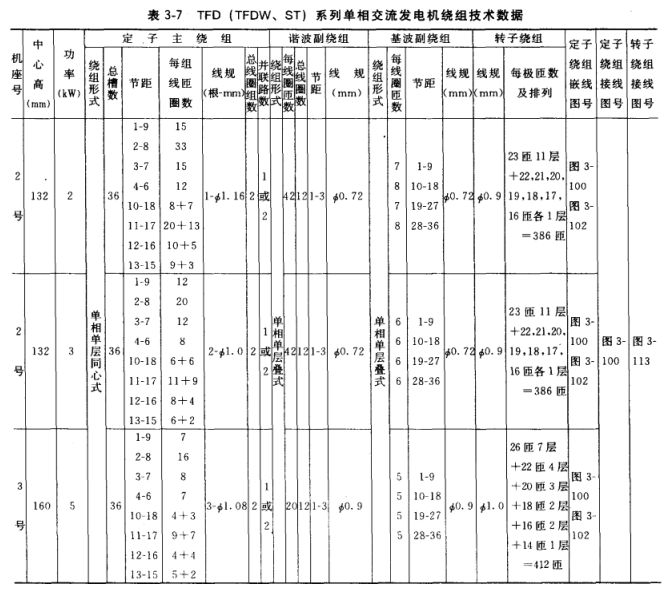

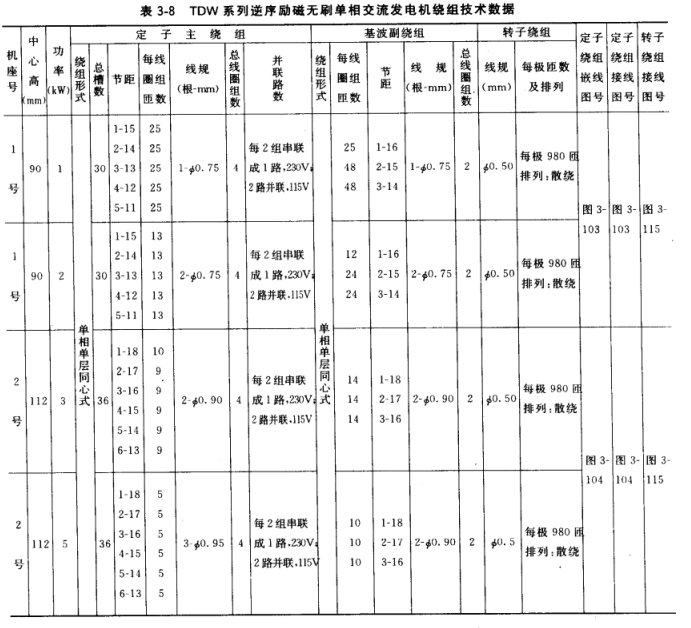

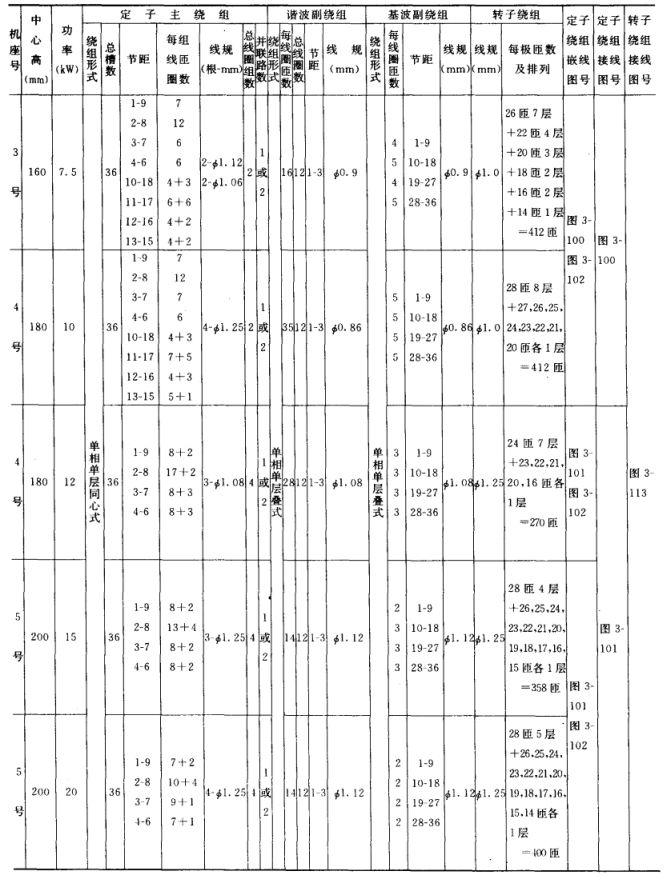

单相交流发电机定子绕组一般为单层同心式,绕组一般采用漆包圆铜线绕制。修理时根据交流发电机的型号、规格,从相应的表3-7、表3-8中査找或采用实测法确定线规,实测方法同三相交流发电机。每相线圈组数等于发电机极数。每个线圈匝数、每极绕组槽数q、 每次连绕线圈组数的确定同三相交流发电机。单相交流发电机绕组为同心式,修理时必须拆出一个线圈组,认真清点该线圈组中各线圈始边和末边所在的槽位,以确定节距,如1-9,2-8、3-7。

2.绕线模

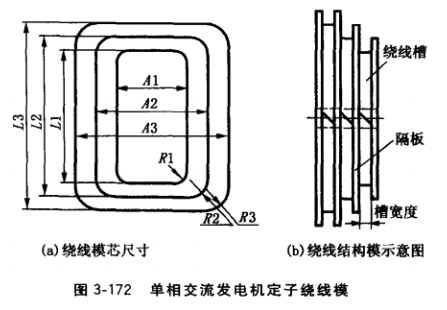

单相发电机定子绕组绕线模芯见图3-172a (每极绕组槽数q=3),有关尺寸计算如下:

(1)绕组宽度。Al,A2, A3按上述三相交流发电机A的计算式计算,其中y值应按实测的y1、y2、y3值代入公式计算。

(2)绕组长度。按以下式子计算:

L1=对应A1线圈沿定子铁心轴向

长度=ι+ 2B(mm)式中,ι为定子铁心长度(mm); B取 8?12,按小功率发电机取小值.大功率发电机取大值的原则选取。

L2 =对应A2线圈沿定子铁心轴向长度=L1+2C(mm) (C为定子槽平均宽度)

L3 =对应A3线圈沿定子铁心轴向长度=L2 + 2C

(3)绕组端部半径。按以下式子计算:

R1 取3,R2 = R1 + C, R3 = R2 + C

(4)绕线模槽宽度=定子槽平均宽度C。绕线模结构见图3-172,绕线槽尺寸按上述计算值制作。绕线模由绕线槽和隔板组合而成,绕线槽数=q×连绕线圈组数。绕线模中央开有方孔,方孔尺寸应与绕线机上的方形轴尺寸相符。

3.绕组绕制

绕线准备工作同三相交流发电机。绕线方法如下:

(1)使计数器回零。按图纸规定的线规和并绕根数,从第1绕线槽开始绕线,每槽按图纸规定的匝数绕线,核对计数器上的读数是否符合图纸规定。

(2)在进行2个或多个线圈组连绕时,一般第1线圈组绕线顺序从内圈到大圈,则第2线圈组绕线顺序应从大圈到内圈,第3、4线圈组绕组顺序重复第1、2线圈组,其余类推。

(3)绕副绕组和抽头绕组时,各绕组始、末线端必须套上明显标志,作为下道工序接线的依据。

(4)绕线过程不可损伤电磁线绝缘。绕线应整齐,绕好的各槽线圈直线段和端部应采用绳带绑扎,以免松散。
