1.绕组基本数据

(1)绕组形式。三相交流发电机定子绕组有双层叠式和单层叠式。

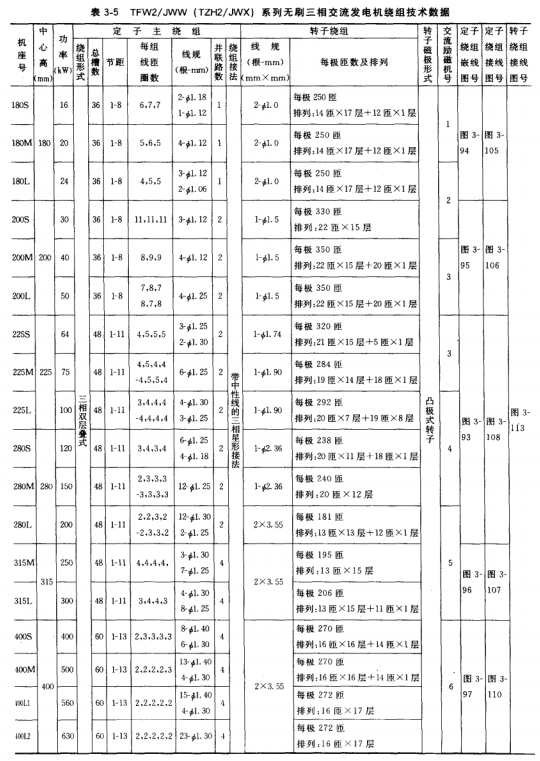

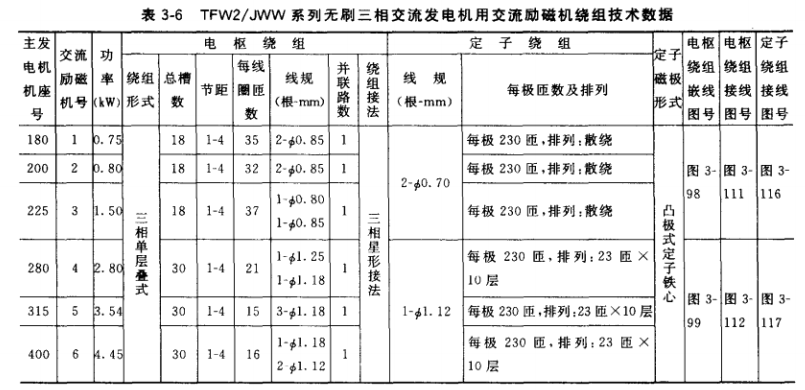

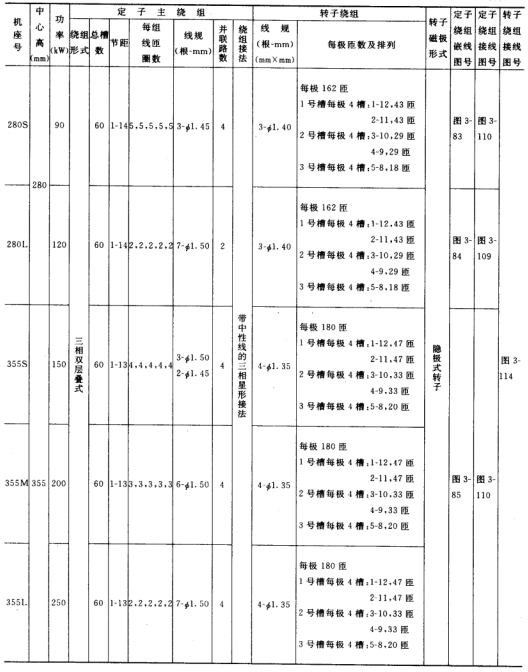

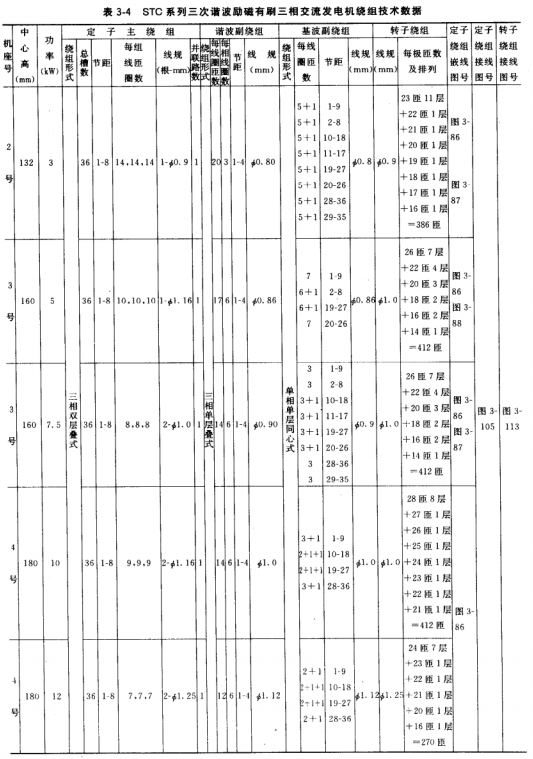

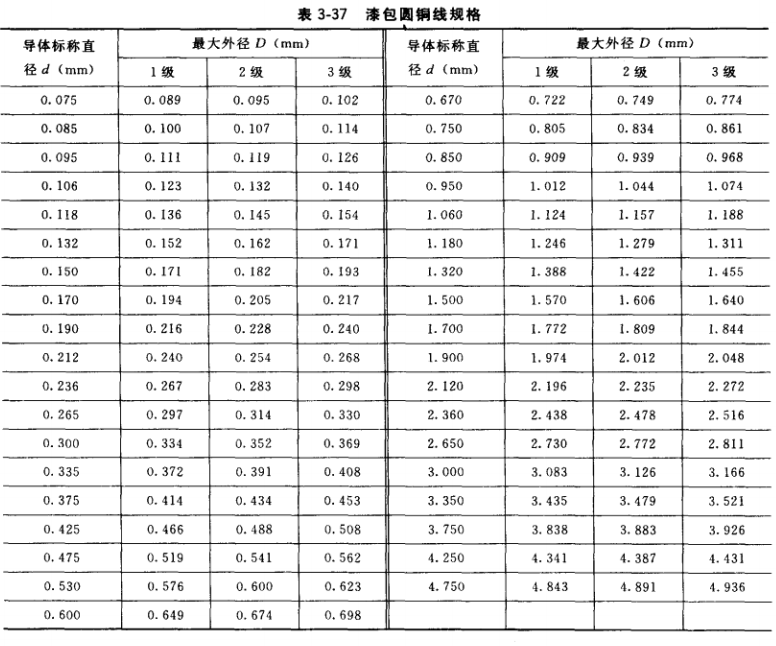

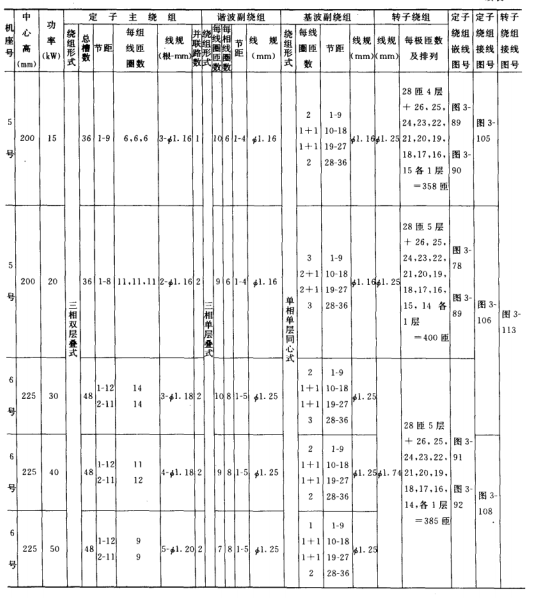

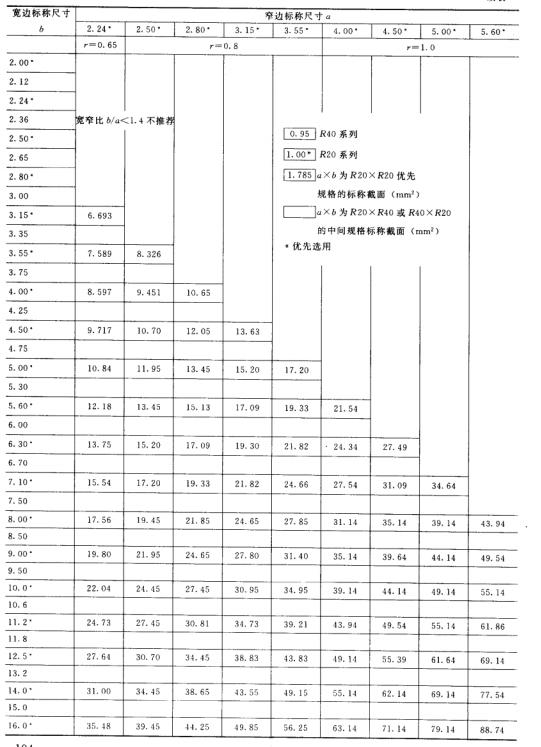

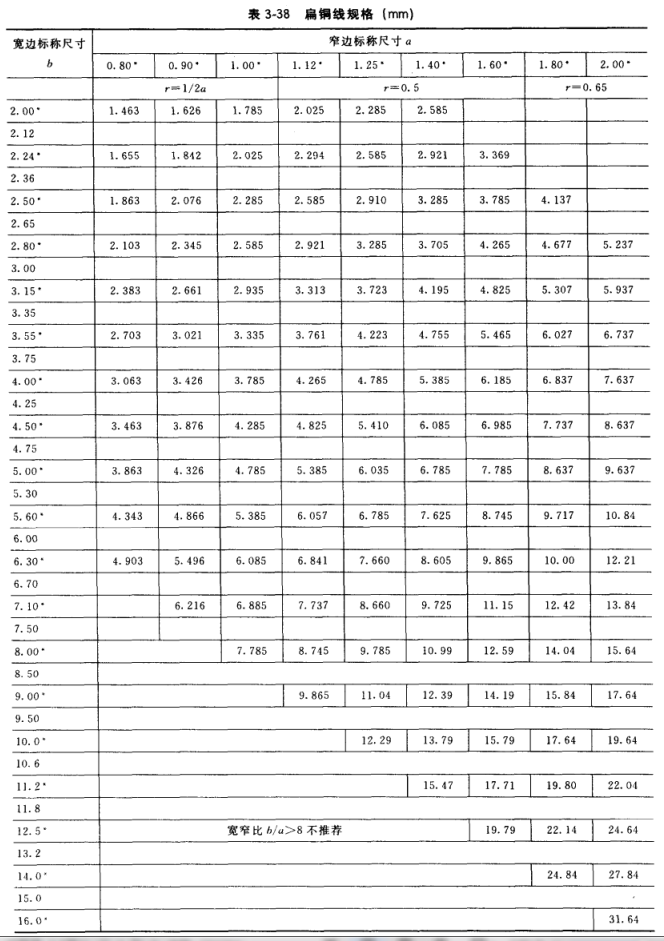

(2)绕组线规。中小型三相交流发电机定子绕组一般采用漆包圆铜线。修理时根据交流发电机的型号、规格，从相应的表3-3?3-6中査找或采用实测法确定线规(若二者线规有出入时以实测线规为准，下同)。线规实测方法：从故障交流发电机定子槽中拆出一个线圈， 找到该线圈第一匝，用千分尺或游标尺测量线径(必须测量裸铜线直径，而不是测量漆包线或丝包线外径)，若该线圈由多根线并绕，还必须测最其中不同线规线的直径及根数。然后 根据修理该用的漆包线规格迸行采购。由于漆包线国家标准已更新，当开列的漆包线规格在市场买不到时，应就近选用国家新标准规定的线规，但线规截面积或多根并绕的总截面应足 够。现行国家标准规定的漆包圆铜线标称直径见表3-37,扁铜线标称规格见表3-38。

(3)每个线圈匝数。一个槽中拆出的线圈的电磁线总根数除以第一匣线圈并绕根数之值即为线圈匝数。该值必须是整数，否则电磁线总根数清点有误，应重复仔细清点。

(4)每极每相槽数q。有两种方法确定，一是实测清点法，即从定子槽中拆出一个线圈组，清点该线圈组所占有槽数；二是计算法，q=定子总槽数/ (发电机极数X相数)，发电机极数由转子磁极极数确定。

(5)每相线圈组数。等于发电机极数。

(6)每次连绕线圈组数。根据以下3种方法选定：一是每相绕组为1路串联的，一般每次连绕线圈组数等于发电机极数。但当q＞3或极数＞4时，每次连绕线圈组数宜等于1/2 发电机极数；二是每相绕组并联支路数为2时，每次连绕线圈组数等于1/2发电机极数，三是每相绕组并联支路数等于发电机极数时，每次连绕线圈组数等于一个线圈组。

(7)节距。拆出一个线圈时(不是线圈组)，认真清点该线圈始边和末边所在的槽位， 比如1槽和8槽，则该线圈嵌线节距为1-8。

2.绕线模设计和制造

绕线模尺寸正确与否，直接影响绕组的嵌线，尺寸太小则嵌线困难甚至无法嵌线，尺

寸太大则不仅电磁线用量多，还会因绕组端部太长而碰触风扇，使发电机无法运行。绕线模有效尺 寸，即发电机绕组内尺寸，见图3-170a,有关尺寸计算如下：

(1) A =π/N (D+h)y>(mm)式中，A为模芯宽度(mm); N为定子总槽数；D 为定子铁心内径(mm),用内径千分尺或游标尺测量；h为粗略计算可用定子槽深度(mm)；y为节距计算值，等于末边槽号与始边槽号之差，以节距1-8为例,y= 8-1 = 7。

(2) L =线圈沿定子铁心轴向长度=ι+2 (12-22.5) (mm)式中，ι为定子铁心长度(mm);括弧内数值按小功率发电机取小值，大功率发电机取大值的原则选取。

(3)R = 8~12 (mm), r=5~8 (mm).

(4)绕线模槽宽度=定子槽平均宽度。

绕线模结构见图3-170b,绕线槽尺寸按上述计算值制作。绕线模由绕线槽和隔板组合而成，绕线槽数=q×连绕线圈组数(q为每个线圈组槽数)。修理发电机用的绕线模宜就地取材用木板加工而成。绕线模中央开有方孔，方孔尺寸应与绕线机上的方形轴尺寸相符。

3.绕组绕制

(1)绕线准备工作。全面了解规定的绕组数据，并准备好绕线机(绕线机上必须安装计数器)、绕线架、绕线模、绕线工具、一定规格的电磁线。

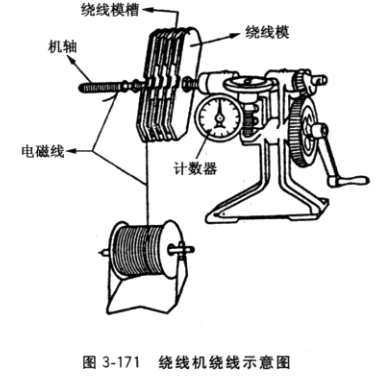

(2)绕线方法(见图3-171)

①使计数器回零。按图纸规定的线规和并 绕根数，从第1绕线槽开始绕线，每槽按图纸规定的匝数绕线，核对计数器上的读数是否符合图纸规定。

②在进行2个或多个线圈组连绕时，凡遇 到线圈组内各槽匝数不相等的，则绕制第2线 圈组、第4线圈组等偶序数线圈组时，各槽匝数应与已绕的奇序数线圈组匝数顺序相反。例 如，某一线圈组匝数为6、6、7、7,则第2线圈组各槽匝数应按7、7、6、6的顺序绕。第 3线圈组同第1线圈组，第4线圈组同第2线圈组，其余类推。

③绕副绕组和抽头绕组时，各绕组始、末线端必须套上明显标志，作为下道工序接线的依据。

④绕线过程不可损伤电磁线绝缘。绕线应整齐，绕好的各槽线圈直线段和端部应采用绳带绑扎，以免松散。
