1.绕组基本数据

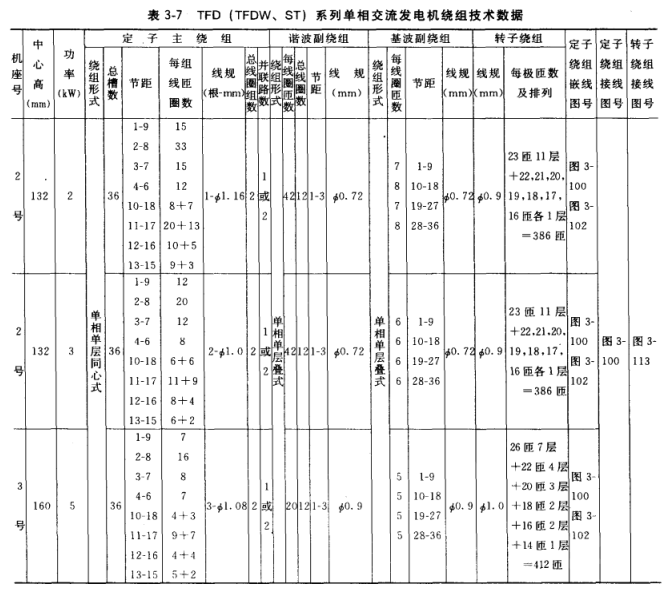

(1)绕组线规。隐极式转子绕组形式为单层同心式，一般均采用漆包圆铜线。修理时根据所发电机的型号、规格，从表3-7中査找或采用实测法确定线规。

(2)每极每槽匝数。修理时根据发电机的型号、规格，从表3-7中查找或采用实测法清点每槽匝数。

2.绕线模

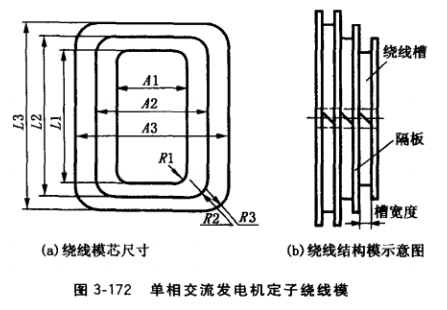

隐极式转子绕组绕线模形状似同单相交流发电机定子绕组(绕线模芯)，见图3-172。

(1)绕组宽度。A1, A2, A3按下式计算:

A= π/N[D2 —2 (h2 + h3) -h4] y (mm)

式中，N为转子总槽数；D2为转子铁心外径(mm); h2为转子槽口高度(mm); h3为转子槽梯形处高度(mm); h4为转子槽中段梯形高度(mm),各槽形深度不同时应分别测量； y为绕组节距槽数，应按实测的yl，y2,  y3……

根据不同的h4、y代入式子，计算得A1, A2, A3……

(2)绕组长度。按下式计算：

L1 =对应A1线圈沿定子铁心轴向长度

= ι+2B(mm)

式中，ι为转子铁心长度(mm), B取15?22.5,按小功率电机取小值、大功率电机取 大值的原则选取。

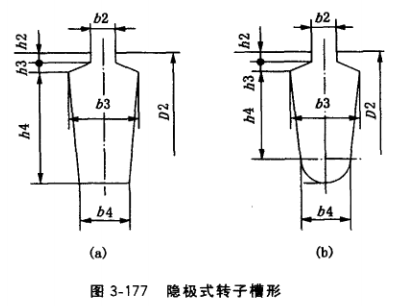

L2=对应A2线圈沿定子铁心轴向长度 = L1+ (b3 + b4) (mm) (b3、b4为绕组所嵌线槽宽度，见图3-177)

L3 =对应L3线圈沿定子铁心轴向长度 =L2 + (b3+b4) (mm)

(3)绕组端部半径。按下式计算：

R1 取3,R2 = R1+ (b3+b4) /2 (mm), R3 = R2+ (b3十b4) /2 (mm)

(4)绕线模槽厚度=定子槽平均宽度=(b3 + b4)/2(mm)

绕线模结构参见图3-172,绕线槽按上述计算值制作，绕线模由绕线槽和隔板组合而成，绕线槽数= 1/2每磁极实槽数(有嵌线的槽)。绕线模中央开有方孔，方孔尺寸应与绕线机上的方形轴尺寸相符。
