1.绕组结构

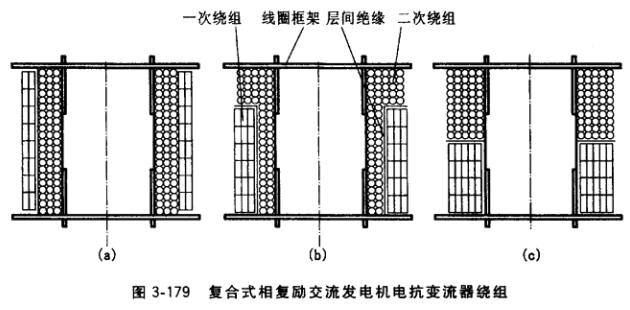

电抗移相式相复励交流发电机线性电抗器、双绕组电抗分流交流发电机电抗器主要由线圈框架、绕组等组成，其绕组剖视图如图3-178所示。三相电抗变流复合式相复励交流发电机电抗变流器及单相相复励交流发电机电抗变流器主要由线圈框架、一次绕组、二次绕组等组成。发电机运行时一次绕组通过的电流大，故一般采用漆包扁铜线或双玻璃丝包扁铜线绕制。二次绕组通过的电流小，一般采用漆包圆铜线绕制。出于对线圈框架空间的有效利用，一次绕组和二次绕组排列有3种形式，见图3-179。
2.绕组基本数据
相复励装置未有行业统一设计技术数据，由各生产厂家自行设计制造，因而修理发电机时宜拆散原有绕组，依次测量一次绕组、二次绕组的线规，清点匝数并记下排列方法，以取得绕组基本数据。
3.线圈框架

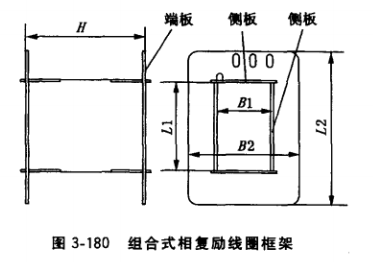

相复励线圈框架有两种结构，一种是整体式，由塑料绝缘材料压制成型；另一种是组合式，由1.5~3mm厚环氧玻璃布板冲切成设计规定的3种形状和尺寸的框架板组装而成，如 图3-180所示。前者成型性、外观好，框架壁较厚(一般3~5mm)，否则绕制线圈时框架端板容易断裂。后者外观稍不如前者，但壁较薄，且韧性好，端板不会断裂，因而使用较多。
组合式框架有关尺寸计算如下(整体式线圈 框架与它不同之处仅在于壁厚尺寸)：
线圈框架内腔宽度B1 =铁心柱宽+ 0.5 (mm)
线圈框架外宽度B2 =铁心柱宽+窗口宽-1 (mm)
线圈框架内腔长度L1 =铁心柱叠厚+2X铁心两端支撑板厚(mm)
线圈框架外长度L2 = L1 +窗口宽+ (8~12)(mm)
线圈框架高度H =铁心柱高-1 (mm)
根据上述计算得到各部分尺寸，再根据选用的玻璃布板厚度即可确定框架中端板、两个侧板尺寸，然后进行冲切，按积木式组装成框架。
4.绕组绕制
使计数器回零。按以上实测的绕组线规，准备好电磁线，按实测的绕组排列方法进行绕 线。一般先绕二次绕组，包扎1~2层绝缘材料，再绕制一次绕组。绕制过程线匝必须排列 整齐、结实，切不可损伤漆包线漆膜。匝数务必正确无误。
