1.绕组基本数据

直流励磁机与交流发电机配套使用，其电枢绕组常见的有叠绕组、波绕组两种，绕组数据由各生产厂自行设计或委托归口研究所设计，未有统一数据，因而维修时必须实测绕组 数据。

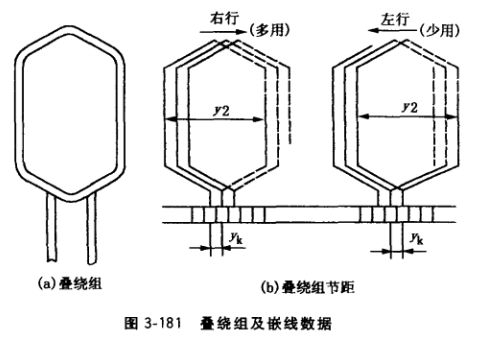

(1)叠绕组。图3-181a为常用 _ 右行的单叠绕组，其首端和尾端分别嵌、接到相邻的两片换向片上，且第1 个元件的尾端和第2个元件的首端 弹线嵌、接在同一换向片上，其余 类推，如图3-181b所示。

叠绕组的槽节距y2(以槽数计)按下式汁算：

Y2=z/2p±?

式中，z为电枢槽数； 2p为励磁机极数；?为常数，为把 y2凑合成正整数的一个分数，?取负值时为短节距绕组,?取正值时为长节距绕组。

叠绕组的换向器节距yk (以换向片数计) 确定：

对单叠绕组：yk = ±l,对双叠绕组yk = ±2。yk取正值时绕向为右行不交叉，如图 3-181b所示,一般都采用这种绕法。yk取负值时绕向为左行交叉，这种绕法极少采用。

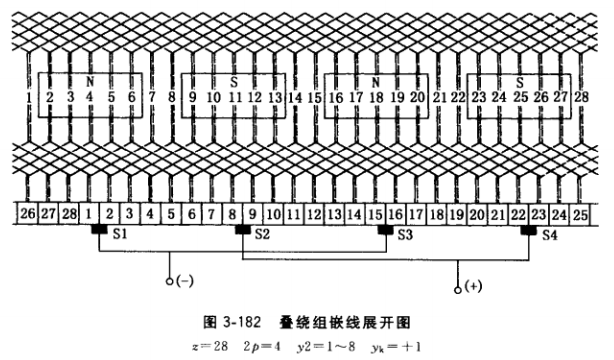

图3-182是单叠绕组的应用实例，发电机极数为4极，电枢为28槽，换向器节距yk=±l,绕组槽节距y2 = z/2p±?= 28/4 = 7 (这里 ?= 0,为整距 1-8)。

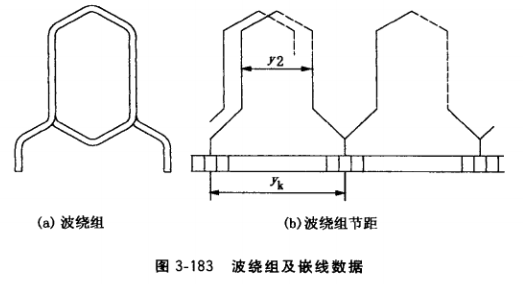

(2)波绕组。图3-183a为常用的单波绕组，绕组首端和尾端接到相距约2个极距的换 向片上，如图3-183b所示。波绕组的槽节距y2(以槽数计)与叠绕组相同，波绕组的换向器节距yk(以换向片数计)按下式计算：

单波绕组:yk=(k±1)/p,双波绕组:yk= (k±2)/p式中，k为换向片数；p为极对数。

上式中取yk=(k+1)p和yk(k±2)/p时，绕组的绕向为右行交叉式，这种一 般很少采用。而单波yk=(k-1)p，双波yk=(k-2)p绕组的绕向为左行不交叉， 采用较多。

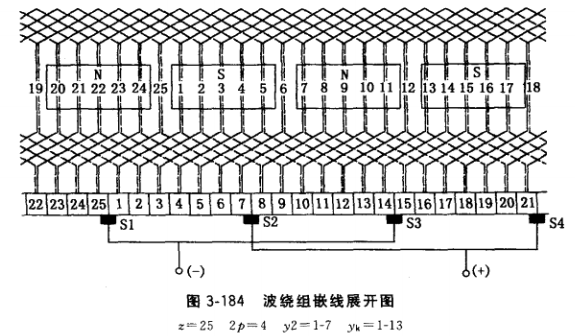

图3-184为4极、 25槽、换向器25片的电枢波绕组的嵌线展开图。

绕组槽节距y2 = z/2p-?= 25/4 —1/4 = 6,嵌线槽节距为1-7。

换向片节距yk=(k-1)p= (25-1) /2=12,换向片嵌线节距为1-13。

2.绕线模

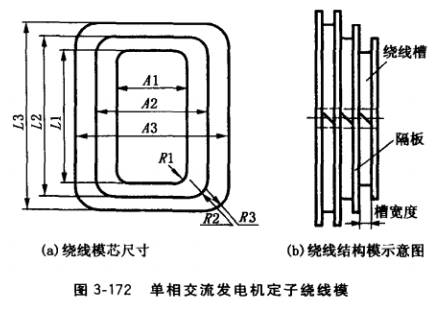

(1)绕线模宽度。绕线模形状参见图3-172，有关尺寸计算如下：

模芯宽度 A = π/N(D-h)y2(mm)

式中，N为电枢总槽数；D为电枢铁心外径(mm),用内径千分尺或游标尺测量；h为 粗略计算，可用电枢槽深度(mm); y2为电枢绕组槽节距计算值，等于末边槽号与始边槽号之差，以节距1-8为例，y2 = 8-1 = 7。

(2)绕线模长度L。L =线圈沿定子铁心轴向长度= ι+2×(12~22.5) (mm)

式中，ι为定子铁心长度(mm);括弧内数值按小功率电机取小值、大功率电机取大值的原则选取。

(3)绕线模槽厚度=定子槽平均宽度。

绕线模结构见图3-172,由绕线槽和隔板组合而成。绕线槽按上述计算值制作电枢绕线槽数为1,但可做成多槽，以减少拆、装模时间，提高工效。绕线模中央开有方孔，方孔尺寸应与绕线机上的方形轴尺寸相符。

(4)绕组绕制。绕线准备工作同三相交流发电机。绕线注意事项如下：

①使计数器回零。按图纸规定或实测的线规、并绕根数和匝数绕线，核对计数器上的读数是否符合图纸规定。

②每个绕组始、末线端必须套上绝缘套管，套管绝缘等级应符合铭牌规定。

③绕线过程不可损伤电磁线绝缘。绕线应整齐，绕好的各槽线圈直线段和端部的所有匝分别用绳带綁扎，以免松散。
