1.发电机控制屏

发电机控制屏型号很多，但它们的作用和结构大同小异，下面以FKDF封闭式低压发电机控制屏为例来说明它的作用和结构。

FKDF低压发电机控制屏主要用于三相四线、电压400/230V、频率50Hz、额定功率 75?lOOOkW的发电机组，作低压发电机控制、保护、测量、并网和配电用。

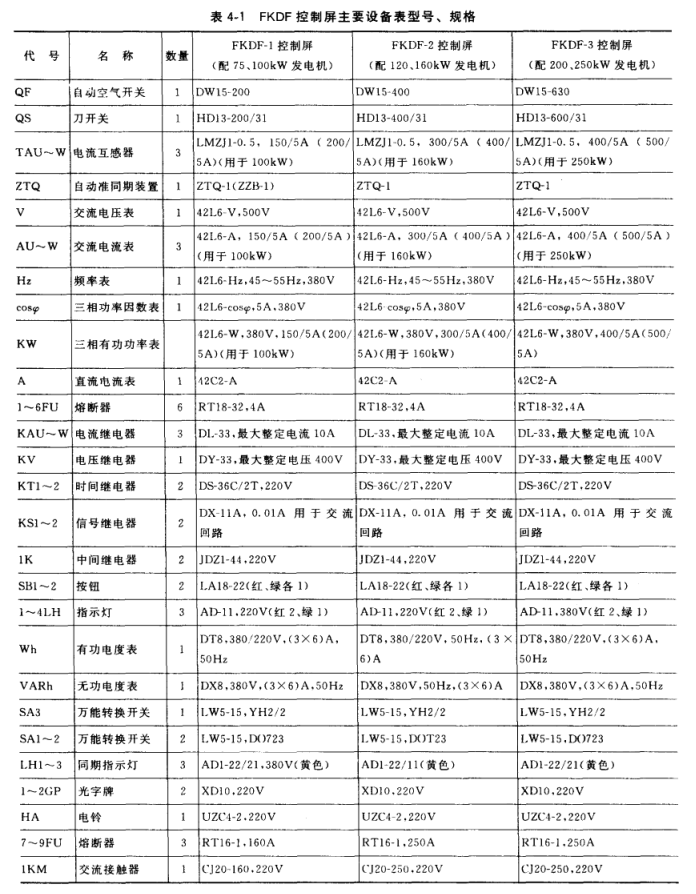

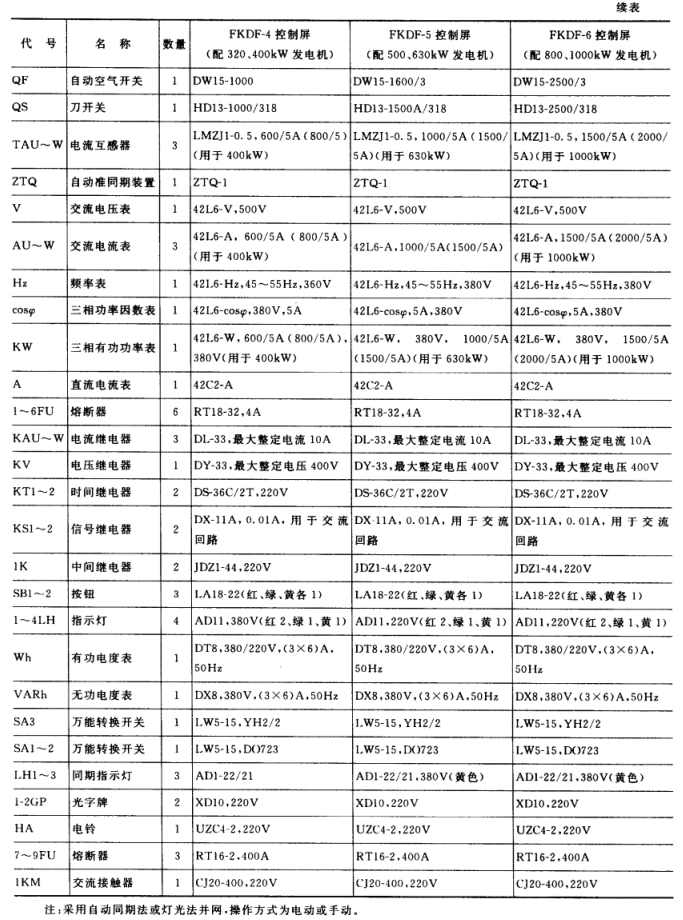

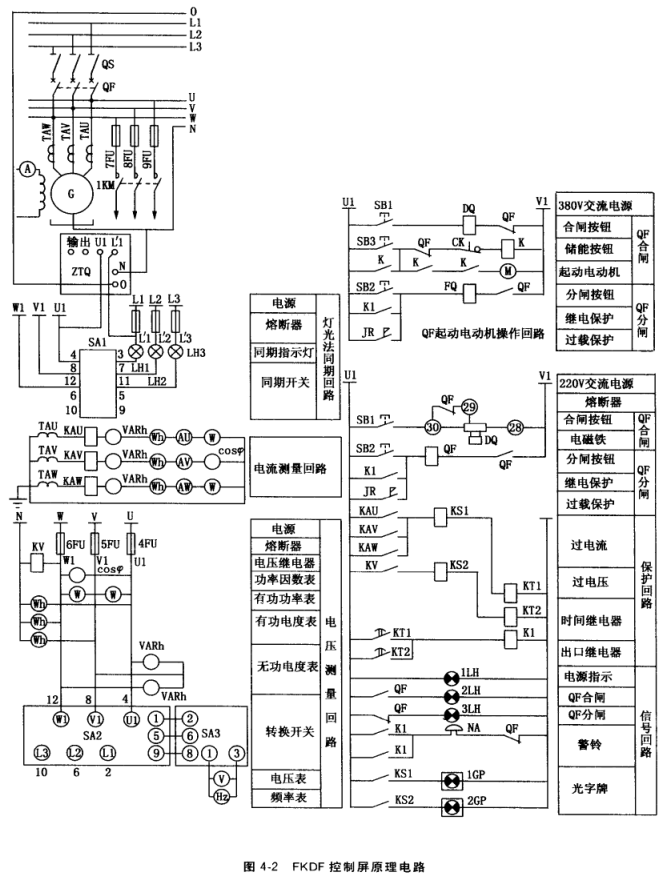

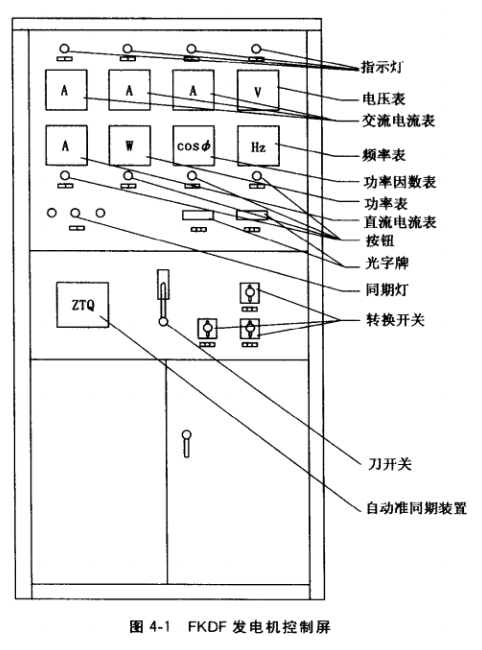

FKDF控制屏为封闭式结构，四面用钢板弯制而成，骨架采用成 型角钢（或钢板弯制），屏面上部为 开启式门，门上装有功率表、电流表（三相）、功率因数表、直流电流 表、频率表、电压表、信号灯、按 钮、并联装置和控制开关等，门内装有电压继电器、电流继电器、时 间继电器、信号继电器、屮间继电 器.有功、无功电度表和电铃等，屏的中部装刀开关和转换开关、自 动准同期装置，下部装电流互感器 等。其外形见图4-1，原理电路图 见图4-2,主要设备见表4-1。

2.发电机组控制箱

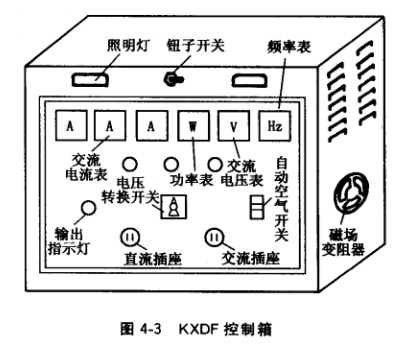

发电机组控制箱主要用于移动 式或容量较小的发电机的控制、测 量、保护和送配电，一般为封闭式 金属结构，用优质钢板冲压、焊接而成。它经减震器安装在发电机背上，与发电机组成一体。图4-3为 KXDF发电机控制箱，面板上装有 电流表、电压表、频率表、功率表、按钮、指不灯和自动空气断路器（空气开关）的操作机构，可方便地监测发电机运行情况并进行操作。控制箱侧面还装有磁场变阻器，供调节发电机电压或无功。控制箱面板上设置仪表的多少随发电机的容量不同和用户要求不同而不同。有的没有功率表，有的只装电流表和电压表、频率表，最简单的只装一只电压表。发电机的励磁方式不同， 用于调节发电机电压的设备也不同，除上述 用的磁场变阻器外，有的用电抗器，电压调 整率高的则用自动励磁调节器（AVR）。

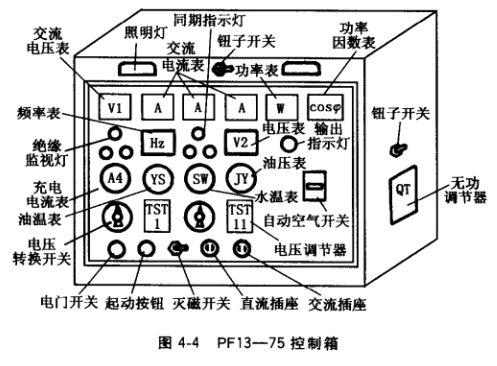

为了满足发电机组的并联运行和监测内燃机的运行情况，有的控制箱还设置有调差 装置、灯光同步指示器、同步电压表、水温表开关、起动按钮等，如图4-4所示。

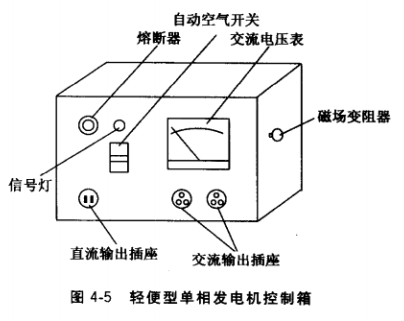

轻便型单相发电机组控制箱结构较简 单，如汽油发电机组的控制箱面板上只装1 只交流电压表、1只自动空气开关、2只交 流输出电插座、1只直流输出插座和1只熔 断器及信号灯，如图4-5所示。

3.发电机组控制箱电路

发电机组控制箱电路.不同厂家的产 品不完全一致，但一般大同小异，归纳起 来有3种类型：

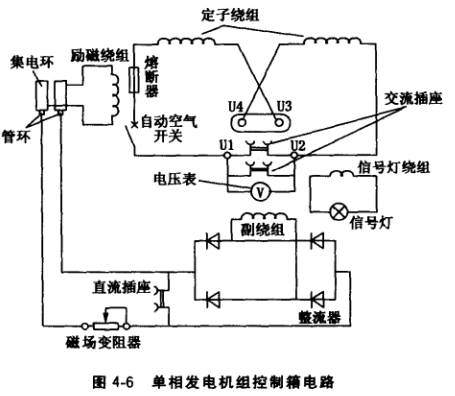

（1）轻便型单相发电机组控制箱电路。 图4-6为国产单相发电机控制箱电路图，一般有熔断器、交流插座和电压表、 送电信号灯，通常设有直流插座及 磁场变阻器。若发电机励磁采用负 序磁场无刷励磁，就不装磁场变 阻器。

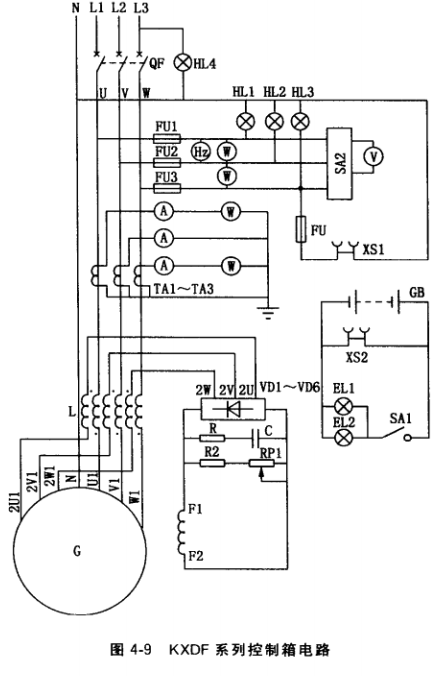

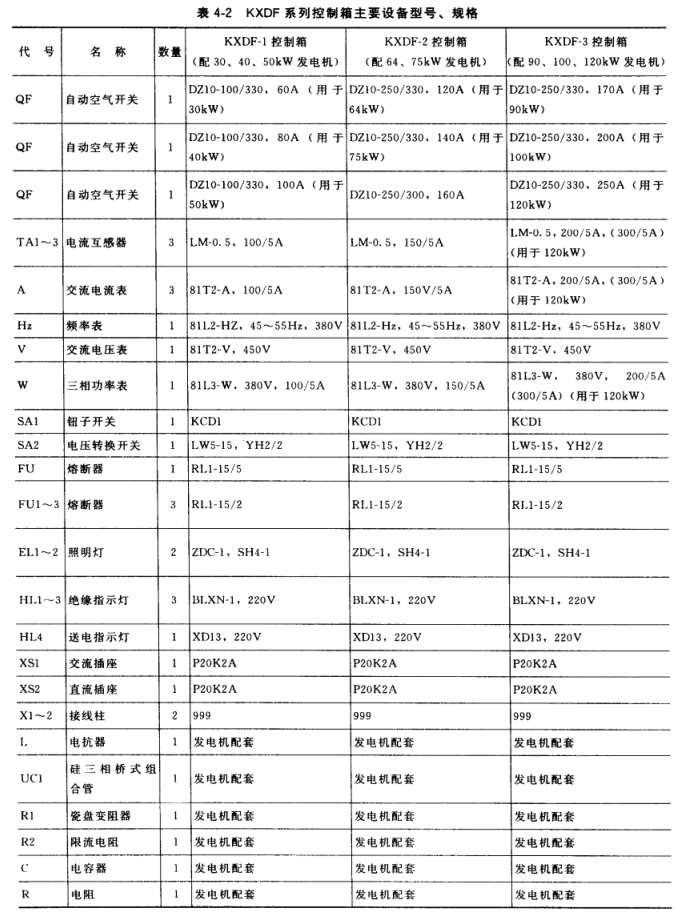

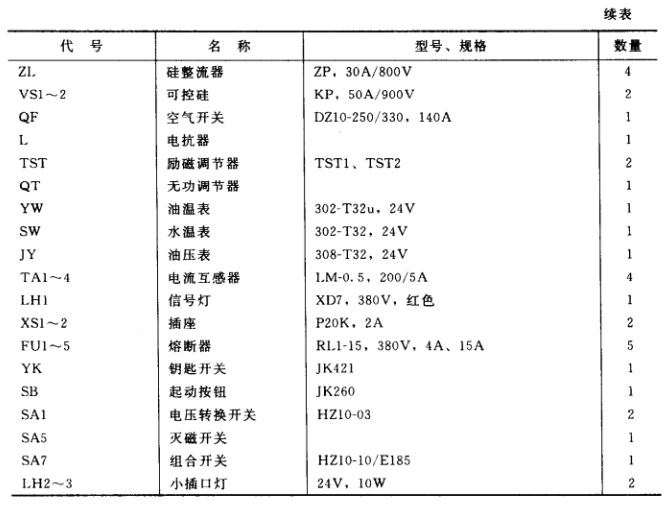

（2）单机运行的小型三相发电机组控制箱电路。图4-9为KXDF 系列低压发电机控制箱电路，其主 要元器件型号、规格见表4-2,其中 三相交流电主要经过自动空气开关QF接至接线柱（容量较大的则直接由QF输出端引出）输出，另外还有220V交流插座 XS1和24V直流插座XS2。直流插座和照明灯由蓄电池供电。为了监测发电机的绝缘情况， 配有3只绝缘指示灯（HL1?HL3）。从图中可看出，发电机采用电抗变流复合式相复励励 磁。发电机电压和由装在控制箱内的磁场变阻器RP1进行调节。另外有6只电工测童仪表 （3只电流表、1只电压表、1只频率表、1只功率表）用于监测发电机的运行。

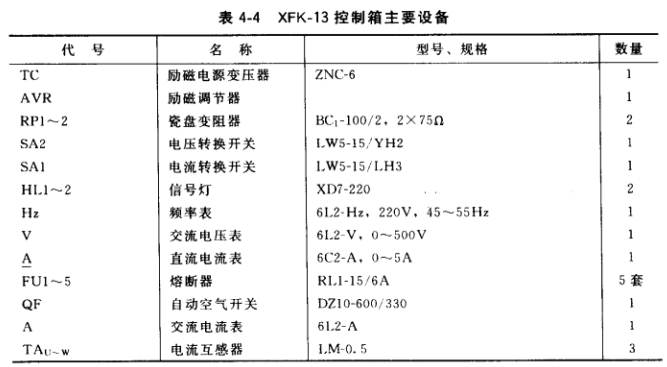

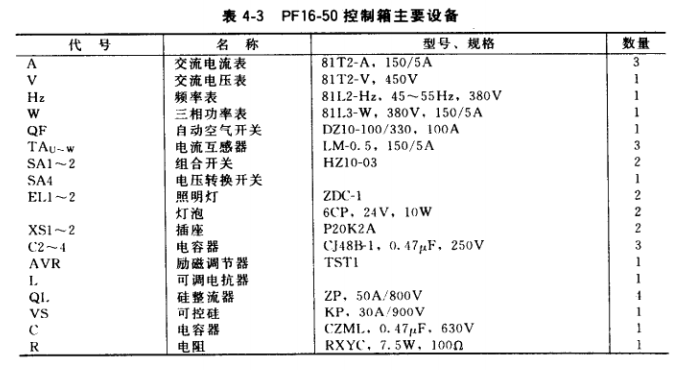

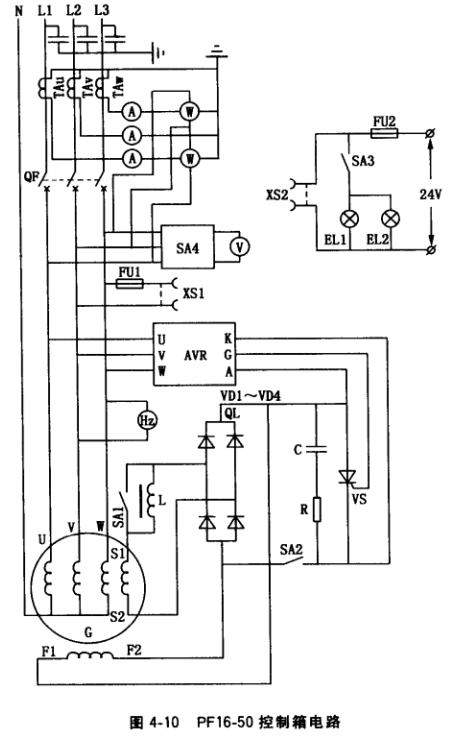

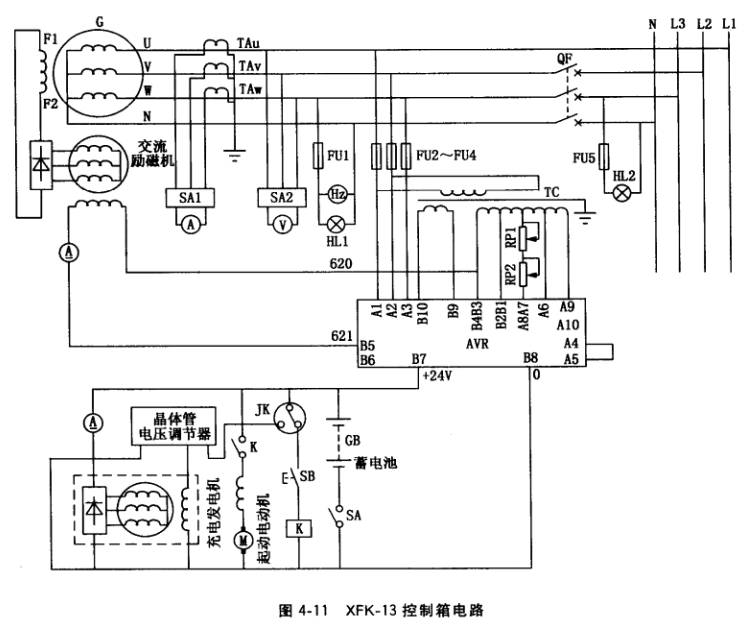

各厂家发电机组控制箱电路图一般大同小异，不同之处主要在于励磁系统及装设的电工仪表的多少。图4-10、图4-11分别为PF16－50、XFK－13控制箱电路，其主要元器件分别见 表4-3和表4-4。

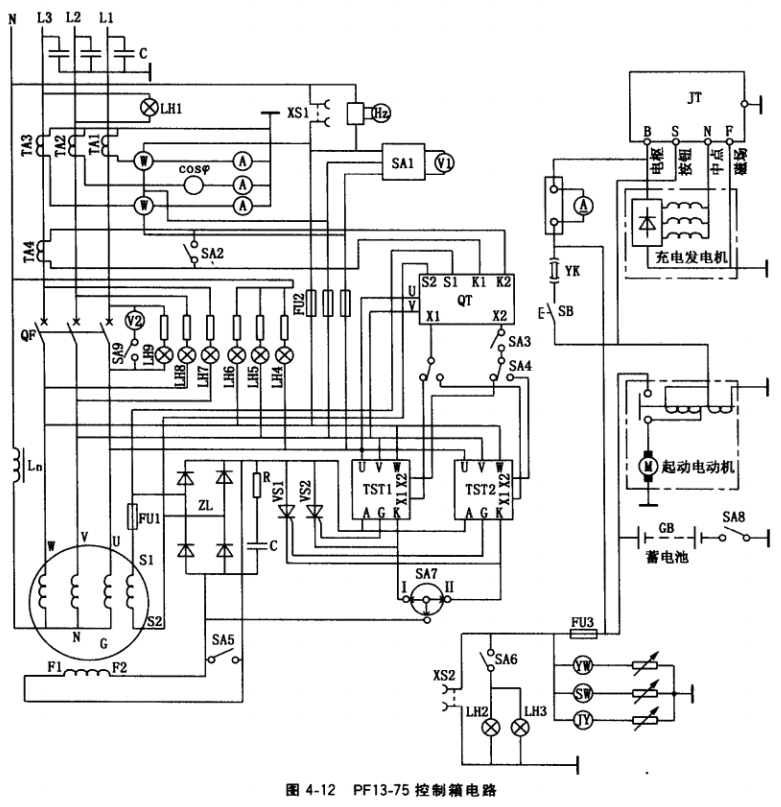

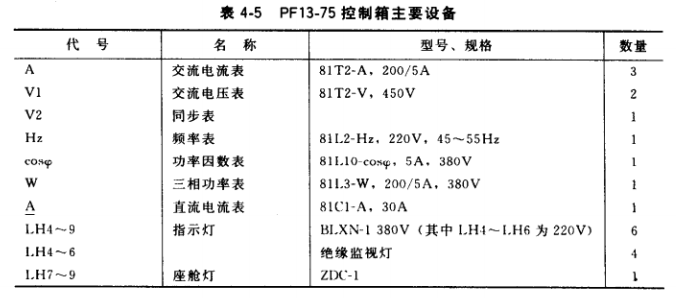

(3)并列运行的小型三相发电机控制箱电路。图4-12为PF13-75发电机控制箱电路， 主要增加了并列运行部分和监视仪表，其主要元器件型号、规格见表4-5。

4.发电机组保护系统的组成及工作原理

发电机组保护系统分为内燃机与发电机保护系统两部分。

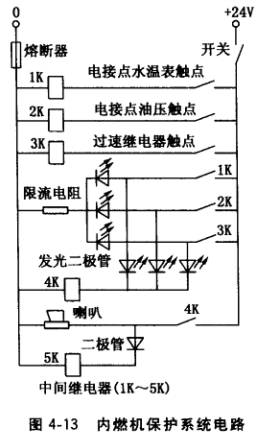

（1） 内燃机保护系统。有高水温、低油压和超速保 护，典型电路如图4-13所示（有的内燃机还有欠速、冷 却水中断、油温高、燃油油面低、并列机组逆功率保护 等）。机组运行中，一旦内燃机出现高水温、低油压和超 速时，电接点水温表触点、电接点油压表触点和过速继 电器触点闭合，继电器1K、2K、3K得电动作，使其常开触点闭合，一方面使发光二极管发出光报警信号，另 —方面使继电器4K动作，喇叭发出声报警信号，同时继电器5K动作，机组立即自动停机，起到了保护作用。 有的内燃机设水温表和油压表，用于监控其工作时的水温和油压。

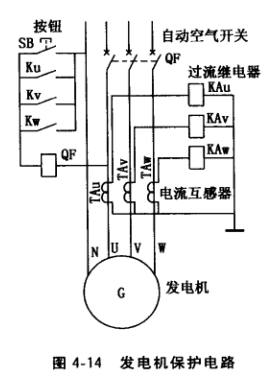

（2） 发电机保护系统。小型发电机由于容量小，所 以保护装置比较简单，一般用自动空气开关中瞬时脱扣器和热脱扣器来实现短路和过载保护（有的发电机还有过电压、欠比、接地等保护）。用户订货时可对自动空气开关的瞬时脱扣和热脱扣的整定值提出具体要求，否则出厂时一般均按最大值整定，很难达到整定要求，起不到保护作用。因此有的厂家为了保护 可靠，另外加设了短路和过载保护，如采用熔断器作短路保护，用过流继电器作过流保护（见图4-14）。有的厂家为了节省一个电流互感器，取消了 TAV，将Kv直接与中性点连接。

5.发电机电气测置系统

发电机测量系统主要用于监控发电机的运行情况，

以保证发电机安全、经济运行。发电机容量较大的控制屏配置的电工仪表较齐全，主要有交流电流表、电压表、功率表、频率表和功率因数表。为了监测三相电流，用3 只电流表，三相电压一般用一只电压表和一个转换开关 进行测量。用于观测发电机转子运行参数的有直流电流 表。值班人员必须经常监视这些仪表，并进行必要的操 作，使发电机的运行参数不超过其额定值。

用于容量较小的发电机控制箱配用的电工仪表较少，

—般只配交流电流表、电压表、功率表和频率表，有的只有配交流电流表和电压表。轻便型单相发电机，通常只配一个电压表监测发电机的电压。
