1.自动空气开关
自动空气开关适用于交流50Hz或60Hz,电压500V及以下，或直流220V及以下不频繁通、断的线路，具有过负载及短路保护功能，用以保护发电机不因过负荷及短路而损坏。

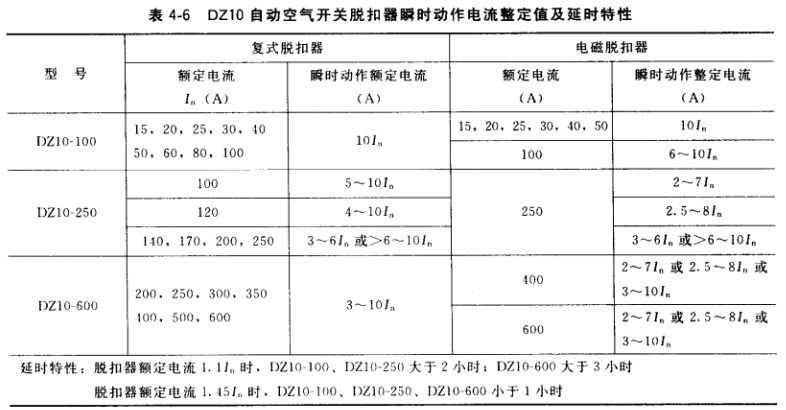

小型柴油发电机组控制箱常用DZ10系列塑料外壳的自动空气开关。它由绝缘基座与盖、灭弧室、触头、操作机构及脱扣器等部分组成，除手柄及板前接线的接线头露出外，其余部分均安装在塑料压制的壳内。采用四联杆操作机构，能快速闭合和断开，使触头分、合时间与操作速度无关。脱扣器分为复式、电磁式、热脱扣和无脱扣等4种。DZ10自动空气开关脱扣器瞬时动作电流整定值及延时特性见表4-6。
发电机控制屏常用DW15自动空气开关，它适用于交流50Hz、额定电流100?4000A、 额定工作电压380?1140V不频繁通、断线路。开关本身具有过负载、短路和欠电压保护， 用以保护发电机不因过负载及短路而损坏。开关的触头装置、火弧装置、操作机构安装在铁制框架上（630A及以下则安装在绝缘板上），开关内装有分励脱扣器、欠压脱扣器、过电流脱扣器、速饱和电流互感器（或电流、电压变换器）、热继电器（或半导体脱扣器）。过电流脱扣器有热-电磁式、电子式、电磁式等3种，热-电磁式过电流脱扣器具有过负载长延时动作和短时瞬动保护功能。热-电磁式长延时过电流脱扣器由速饱和电流互感器、双金属片式热继电器和分励脱扣器组成，过载时热继电器触头闭合，使分励脱扣器动作，分断断路 器。电热式瞬时过电流脱扣器由拍合式电磁铁组成，主回路母线穿过铁心，发生短路时拍合式电磁铁动作，使断路器断路。电子式脱扣器由电流、电压变换器和半导体脱扣器组成，有 DT1和DT3两种，DT1由分立元件组成，DT3由集成电路组成。

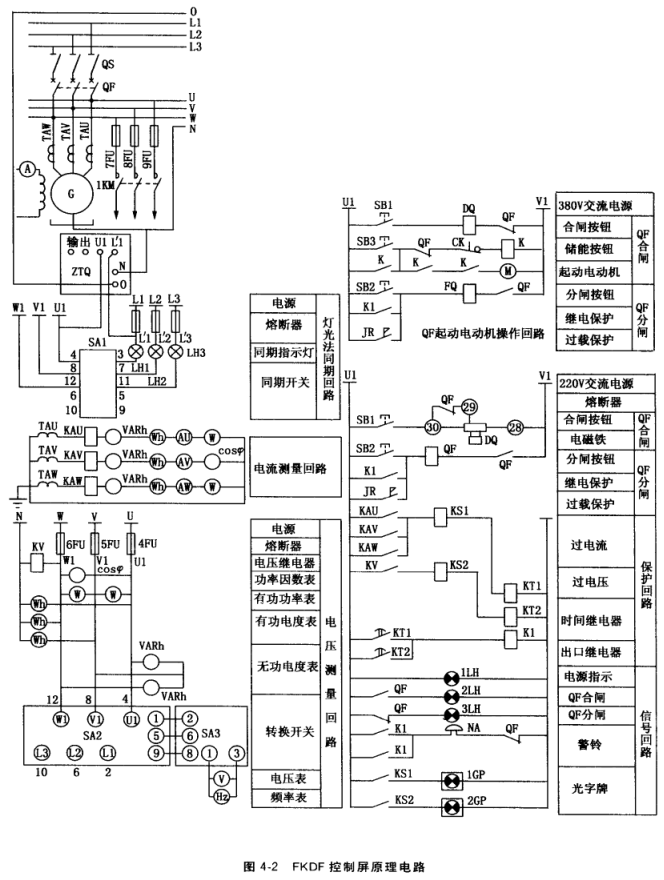

该开关有手动操作和电动操作，电动操作又分为电磁铁操作（630A及以下）和电动机 操作（1000A及以上），其控制电路见图4-2。

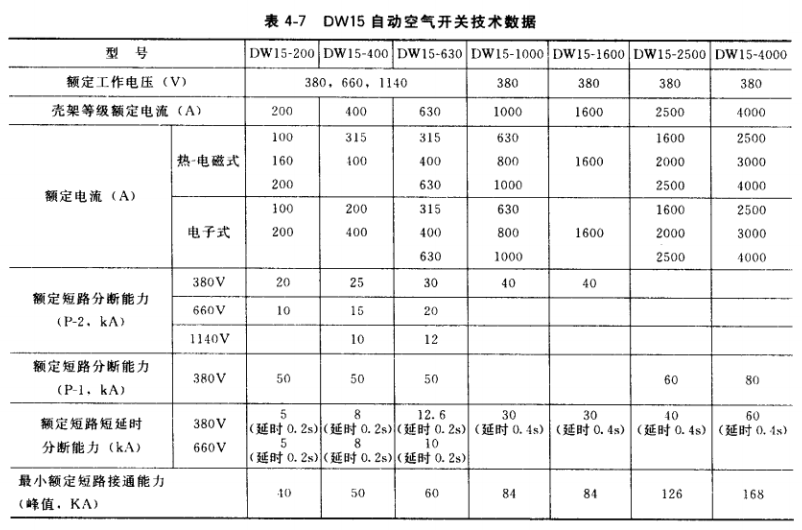

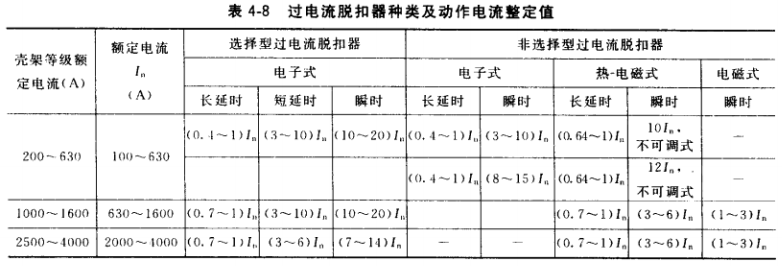

该系列自动空气开关技术数据见表4-7,过电流脱扣器动作电流整定值见表4-8。
选用自动空气开关时必须注意：
（1）正确选用脱扣器的额定电流。如型号为DZ10-100的自动空气开关，它的主触头允许长期通过100A额定电流，但它的脱扣器的额定电流（即热脱扣额定电流）则有15、25、 30、40、50、60、80、100A等9种，具体选择那种合适，就要根据发电机的容量而定。如配用的发电机为30kW，它的定子额定电流为54. 1A,选用的脱扣器额定电流应为60A,使它尽量接近并略大于定子额定电流。若选择的电流太大（如选用80A）,发电机长期过载， 而热脱扣器不会动作，起不到过载保护作用。相反，若脱扣器额定电流选用40A,则发电机额定运行达1小时左右，脱扣器便发生动作，使自动空气开关跳闸，造成误停电。所以，在 订货时应写明脱扣器额定电流，若未明确提出要求，出厂时一般按最大额定电流整定，直接在商店购买的自动空气开关一般不能满足要求，必要时要另加过流保护装置。
（2）正确选用瞬时动作额定电流。瞬时动作额定电流是根据短路计算结果来选用的，其 整定值最好由开关厂整定，因此，订货时也必须向厂家提出要求，否则出厂时一般按最大值 整定，所以，直接向商店购买的自动空气开关的瞬时动作额定电流一般不能满足要求，必要时另外加短路保护装置。
2.电压互感器和电流互感器

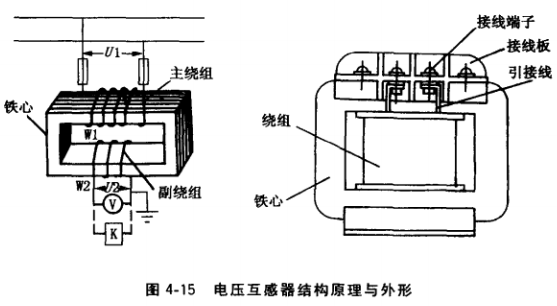

（1）电压互感器。电压互感器的结构和普通变压器相似，主要由硅钢片叠成的铁心和绕在铁心外边的两个绕组组成，它将高电压变成低电压。图4-15为单相电压互感器结构原理与外形。其中绕组W1为主绕组，与被测量电压连接。W2为副绕组，为仪表、继电器提供 100V电压。因为流过副绕组的电流很小，相当于工作在空载状态的变压器，所以，电压互感器可视为理想的变压器。由于变压器工作于空载状态，内阻抗压降很小。主绕组侧电压 U1与副绕组侧电压U2的比值称为电压互感器的变比。因为电压互感器是将高压变低压， 当电压互感器绕组绝缘击穿时，在副绕组侧会出现高电压，为了安全起见，电压互感器副绕 组回路和它的外壳均须接地。
电压互感器选用时应注意：
①电压互感器的工作电压应等于或小于互感器的额定电压。

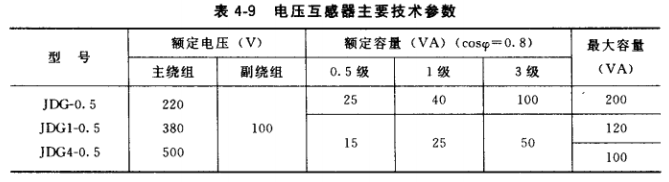

②电压互感器的额定容最应大于负载的最大容量，以保证具有相应的准确度。电压互感 器在不间准确度时的额定容量见表4-9。
用于计费用的电度表应采用准确度为0.5级的电压 互感器，用于一般测量仪表和继电器应采用准确度为1.0级的电压互感器，用于估计被测数值的测量仪表（如电压表）可采用准确度为3级的电压互感器。
③电压互感器、继电器和测量仪表的接线应注意相别极性，确保测量仪表的读数和继电 保护动作准确。
④电压互感器副方负载的各电压线圈应并联连接，电压互感器副绕组不允许短路。
⑤电压互感器的副方接线，对于中性点不接地的小型发电机组，为了节省一只互感器， 一般可采用V-V接线方式。有同期要求电压互感器副方采用B相接地时，当电压互感器副方熔断器熔断，电压互感器副绕组将失去B相接地点。为了实现保护接地，应在副方中点 装设击穿保护器。

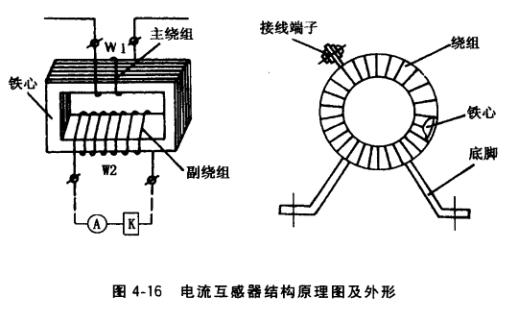

（2）电流互感器。电流互感器结构和电压互感器相似，也由两个绕组和铁心组成。主次绕组W1与电路串联，副绕组W2与电流表A、电流继电器K等串联。图4-16为电流互感器结构原理与外形。电流互感器的作用是将大电流变成小电流供给仪表、电流继电器等使用，因此，副绕组侧的阻抗非常小，所以，电流互感器实质上是个工作于短路状态的变压 器，激励电流非常小。主绕组侧电流I1与副绕组侧电流I2的比值称为电流互感器的变化。
如果电流互感器的副绕组侧开路（即I2 = 0）,则主绕组侧磁势全部成为励磁磁势，铁 心磁路将出现高度饱和，致使铁损增大，互感器温度急剧升高，有时甚至烧坏互感器，同时 会在副绕组侧感应出很高的电压，因此电流互感器副绕组侧不许开路和装熔断器，并且必须 将电流互感器副绕组侧和外壳接地。
电流互感器选用时应注意：
①电流互感器的正确选择。一般来说，用于计费用的电度表的电流互感器的准确度应采用0. 5级电流互感器，对于非重要回路的测量仪表可使用3级电流互感器。

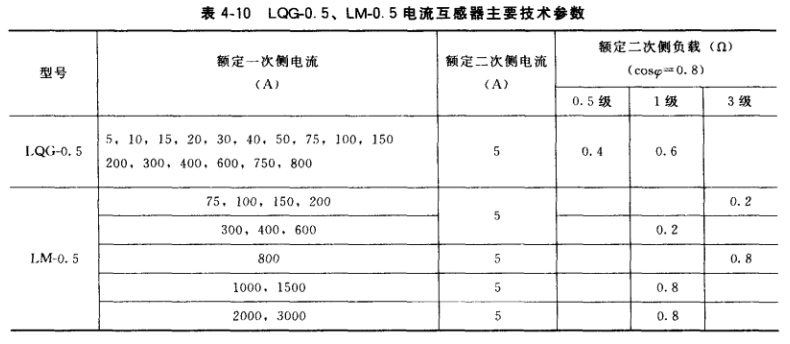

②电流互感器的准确度与它的使用容量有关，为此必须使它的使用容最小于或等于它的额定容量，即电流互感器二次侧工作电流应小于或等于额定二次侧电流，二次侧负载（取三 相中最大的一相）应小于或等于额定二次侧负载。当计算出的一次侧负载大于二次侧负载 时，可采用两个型号、变比相同的电流互感器顺向串联使用，其二次侧负载可增加1倍。发 电机组常用LQG- 0.5、LM-0.5电流互感器主要技术参数见表4-10。
③电流互感器接线极性要正确,否则将使测量仪表读数不正确，并使继电保护发生误动作。
④电流互感器二次侧负载的各电流线圈应采用串联连接，不能采用并联连接，因为只有串联连接流过各线圈的电流才是相等的，才能正确反映流过电路的电流。

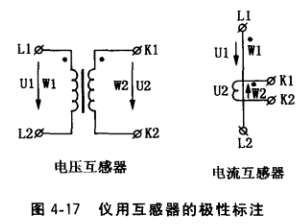

（3）互感器的极性及其判别。电压互感器和电流互感器的极性表示其主、副绕组的相对绕法关系，如果绕向相间，则两个绕组的头（或尾）称为同极 性。仪表用互感器是按减极性标注的，即当主绕组 和副绕组同吋由同极性端子通人电流时，电流在铁 心中产生的磁通方向相同，如图4-17所示，用L1和 K1 （或用?）表示主、副绕组同极性端子。当电流 从主绕组端子L1流入时，在副绕组中感应的电流应 从同极性端子K1流出。根据这一原理，可判别出互 感器绕组的极性，如图4-18所示。在互感器的主绕 组接上直流电源和开关，将副绕组与万用表的直流 mA挡连接，并假设互感器的极性如图中所示。合 上开关的瞬间，万用表指针向正方向（即向右）偏 转说明假定的极性是正确的，万用表指针向负方向（即向左）偏转说明假定的极性是错误的。
