1.测量仪表的配置和选用

发电机组电气测量仪表的配置，应能满足对发电机组各种电气运行参数进行观测和监视，以保证发电机组的安全、经济运行。但是否每台发电机组不管容量大小和使用要求，都要配足电气测量仪表呢？这倒不一定。具体配罝哪些仪表，应根据实际使用情况进行考虑。 如有的发电机组，柴油机表盘上已配有转速表，且该机组不需并列运行，就无需配频率表； 有的机组观测和监视定子运行情况的仪表配得较全(如配置了电压表、电流表、功率表、功率因数表、频率表），能确保发电机在额定电压、电流、功率和功率因数以内运行，发电机的励磁电流肯定不会超过额定值，就可不配直流电流表；有的机组主要是为了确保运行安 全，对功率的观测无关紧要，也可不装功率表。但为了确保发电机的安全运行，必须确保发 电机不过压，定、转子不过流，一般来说配置交流电压表、交流电流表和直流电流表是必要的。

电气测量仪表选用时应注意：

(1)电气测量仪表准确度的选用。为了保证测量的准确性，最好能选用准确度较高的仪 表，但由于用于发电机组控制箱的仪表表面较小，使用条件比较差，所以一般不用精确度较高的仪表，GB10234-88交流移动电站用控制屏通用技术条件要求，监测频率表准确度等级应不低于5. 0级，其他监测仪表准确度等级应不低于2. 5级。

(2)电气测量仪表里程的选用。电气测量仪表的量程选择，应使发电机在额定运行时， 仪表指针指示在量程的2/3刻度左右。若指针指示低于此刻度，表示仪表最程选择过大，仪表误差增大；若指针指示高于此刻度，则表示仪表量程选择过小，测量裕度很小，有时不能 满足要求。

2.三相功率表的接法

用于测量三相发电机输出功率的三相功率表，一般均带功率变换器，其接线方法有 3种：

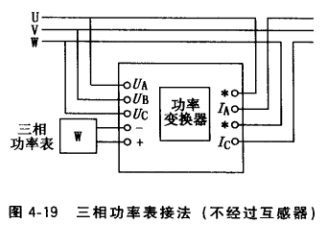

(1)接入三相功率表的三相电压和电流均未经 互感器，而直接接到功率变换器上，三相功率经变换器变换后再接到功率表进行读数，如图4-19所 示。这种接法用于测量电压400V、电流5A以下 的小功率。

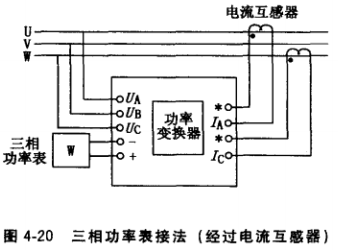

(2)接入三相功率表的三相电压未经电压互感 器，而直接接到功率变换器,但电流侧经过电流互感器再接至功率变换器,如图4-20所示。这种接法用于测量电压400V、电流5A以上的大功率。

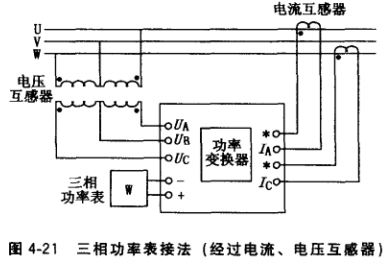

(3)接入三相功率表的三相电压和电流均经互感器，再接至功率变换器.如图4-21所 示。这种接法只要配上不同变比的电压、电流互感器，可测任何电压、电流下的功率。

以上3种接线方法也适用于不带功率变换器的三相功率表，此时只要将接到变换器各端 子的接线改接到三相功率表相对应的端子上。

为确保功率表读数正确和安全使用，三相功率表接线应注意：

①当未通过互感器直接接线时，通过被测量电路的电压和电流必须小于功率表上标明的额定电压和额定电流；当通过互感器接线时，则要注意三相功率表上标明的电压、电流变比要与配用的电压互感器、电流互感器变比一致。

②要注意接线的相别、相序和极性，切勿接错，否则三相功率表读数不正确，甚至使功 率表指针反转，读不出读数。

3.电流表的变比与电流互感器变比不一致时的使用

量程较小的交流电流表（如20A以下）一般为直读仪表，即将要测量的交流电流直接 通入电流表的线圈，在表上直接读出电流值。但量程较大的交流电流表（如20A以上），由于电流表的电流大，仪表的线圈要用较大线径的导线绕制，制作起来较困难，所以较大的电流不直接通入仪表线圈，而是经过电流互感器，将大电流变成小电流后再接入电流表线圈? 此时通入电流表的电流不是实际的负载电流，而是缩小了倍数的电流。为了能直接读出负载电流，电流表的刻度就必须放大，这个放大倍数就是电流表的变比。如配用的电流互感器的变比为200/5 （即将负载电流缩小40倍），为了不需换算，就能在表面上显示出通过负载的实际电流，此时电流表的变比也必须是200/5 （即将通过电流表的电流放大40倍）。所以选 用电流表时，必须使其变比与电流互感器的变比相同。

有时购不到与所配用的电流互感器变比一致的电流表（或用其他变比的电流表），这时就要对电流表的读数进行换算。例如，有一只电流表的变比为300/5,配用的电流互感器为 200/5。电流表变比为300/5,表示当电流表线圈流过5A电流时刻度的指示为300A。电流互感器变比为200/5,表示当电流表线圈流过5A电流时，流过电流互感器一次侧的负载电 流为200A,但仪表的读数是300A,因此，应把电流表读数乘以200/300才是流过负载电流 的实际电流。若电流表的读数为150A,则流过负载的实际电流=150×200/300=100A。

4.电压变比、电流变比与电压互感器、电流互感器变比不一致时的功率表读数的换算

与互感器配匹使用的功率表，其表盘是根据功率表上标明的电压变比、电流变比进行刻度的，而这个电压变比和电流变比是根据用户提出的该功率表所配用的电压互感器、电流互感器的变比来确定的。因此，当功率表上标明的电压变比、电流变比与配用的电压互感器、电流互感器变比一致时，就可从表面上直接读数，无需换算。但有 时用户一时找不到与电压、电流互感器变比相符合的仪表，这时可换算读数。例如, 有一功率表，其电压为380V,电流变比为150/5，配用的电压互感器变比为380/100,

电流互感器变比为100/5。而仪表要求的电压互感器的变比为380/380 （即无需电压互感器）,功率表电压线圈接到电压互感器二次侧后，读数需乘一个系数（电压变比修正系数）KV，。    同样，功率表电流线圏接到电流互感器二次侧后，读数也需乘一个系数（电流变比修正系数）K1，K1= ，所以，功率表的实际读数=功率表的读数×KV×K1 =功率表读数×3.8×2/3≈2.6×功率表读数。

为确保功率表的电压线圈和电流线圈不因过压或过流而烧毁，代用的功率表要求电压互 感器的变比必须小于实际使用电压互感器的变比，而电流互感器的变比则必须大于实际使用 电流互感器的变比。

5.直流电流表和分流器不匹配时读数的换算

量程较小的直流电流表（如10A及以下）一般为直读仪表，表上直接读出电流值。但量程较大的直流电流表（如10A以上仪表电路并联一个分流器（数值已知的小电阻，大部分被测电流通过它）。大量程直流电流表实质上是毫伏表，被测电流在分流器上产生毫伏级电压，然后将毫伏数送至毫伏表测量，并以电流值进行刻度。当电流表上标明的毫伏值与 分流器上标明的毫伏值一致时，说明电流表和分流器匹配，此时可从电流表上直接读出电流 值。若它们所标明的毫伏值不一致，说明不匹配，此时必须对电流表的读数进行换算。例 如，有一只150A的直流电流表，表上标明75mV,因买不到150A, 75mV分流器，用一只 150A、45mV的分流器代替。本来当通过150A电流时，在分流器上应产生75mV电压，电 流表的指针应指在150A的刻度上。但用了 150A、45mV分流器后，当分流器通过150A电 流吋，只产生45mV电压，电流表的指针只能指在90A的刻度上,比原来少了 60A,产生 了读数误差。为确保读数正确，必须乘一个系数（分流比修正系数）K, K =，      所以，直流电流表的实际读数=直流电流表读数×K=90×5/3=150A。
