1.嵌线前准备工作

(1)拆除发电机定子槽中的旧线，边拆边记录绕组数据，如主绕组、基波副绕组、谐波副绕组的绕组形式(双层叠式或单层叠式、双层同心式、单层同心式)、线规、并绕根数、 每线圈匝数、嵌线节距、每线圈组占有槽数等。

(2)清理定子铁心，包括彻底淸除旧槽绝缘，用圆锉刀锉平槽内和槽口突起的铁心片和毛刺，然后用空压机或皮老虎吹净，并用铁锤敲平槽口铁心齿部不平整的部分。

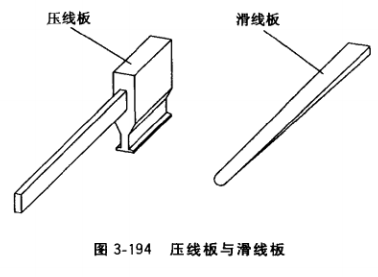

(3)备齐嵌线工具，如剪刀、铁锤及压线板、滑线板(见图3-194)要求压线板和滑线板工作面必须光滑无毛刺，以免压线和滑线过程损伤电磁线绝缘。

2.嵌线过程

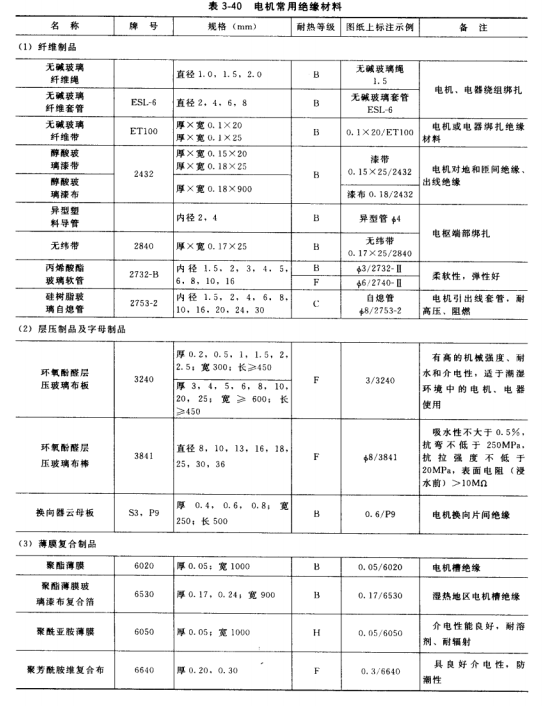

(1)装槽绝缘。根据所修理发电机铭牌 上规定的绝缘等级，选购相应等级的绝缘材 料(见表3-40),小型发电机槽绝缘一般每槽2张，1张为0. 15?0.20mm厚的主绝缘 (E级绝缘等级的为聚酯薄膜青壳纸，B级的为聚酯无纺布复合箔DMD-B, F级的为聚酯无纺布复合箔DMD-B), 1张为0.05mm厚 的聚酯薄膜，装入槽内时薄的在下，厚的在上。槽绝缘裁切尺寸：槽绝缘伸出槽口的高度为 15?20mm,伸出铁心两端的总长度，定子铁心长度L＜100mm时梢绝缘两端各伸出8?10mm，L=100?200mm时槽绝缘各伸出10mm，L>200mm时槽绝缘伸出12mm。伸出铁心两端的槽绝缘应相等。

（2）嵌线顺序

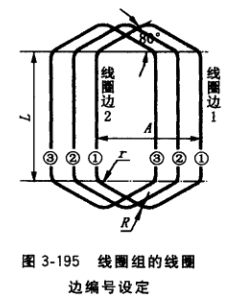

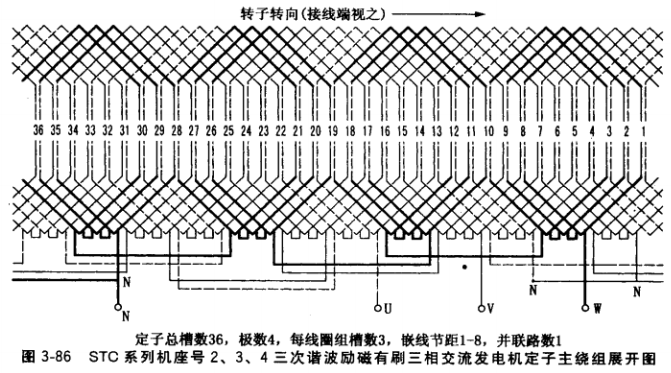

①定子主绕组嵌线。以三相交流发电机、双层叠式绕组、36 槽、4极、嵌线节距y=l-8 （展开图见图3-86）为例说明。绕组数据有：每个线圈组应包含的线圈数q=N/mp = 36/3×4= 3 （N为定子总槽数，m为相数，p为极数）。图3-195所示是1个线圈组由3个线圈连绕而成，则整台发电机的线圈组数= N/q= 36/3 = 12,每相线圈组数= 12/3 = 4。以上数据及每个线圈的线规、并绕根数、匝数都应边拆卸边仔细测量、记录。

为了便于了解和操作，设定图3-195叠式线圈组中右边为线 圈边1，左边为线圈边2,并按规定的嵌线后定子绕组出线端， 面对出线端把定子铁心槽从1号按顺时针方向编到36号。

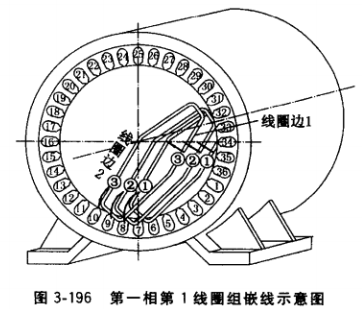

绕组嵌线从第一相开始，第一相第1线圈组的3个线圈边2嵌入定子铁心8、9、10号槽（见图3-196）,及时插入层间绝缘，此时该线圈组的3个线圈边1 应悬挂在1、2、3号槽口上方。接着，嵌第二相第1线圈组，将其线圈边2嵌入定子铁心11、 12、13号槽，插入层间绝缘，该线圈组的线圈边1应悬挂在4、5、6号槽口上方。继而嵌第三相第1线圈组，将其线圈边2嵌入定子铁心14、 15、16号槽，插入层间绝缘，该线圈组的线圈 边1应悬挂在7、8、9号槽口上方。之后继续按上述方法嵌第一相的第2线圈组的线圈边2于 17、18、19号槽中。由于前面8号槽起已有线圈边2嵌入槽下层，此时第一相第2线圈组的线圈边1可嵌入10、11、12号槽。接着，按槽顺序嵌人第二相、第三相线圈边2和线圈边1, 直至每相的第3线圈组、第4线圈组均按顺序嵌入相应槽中。

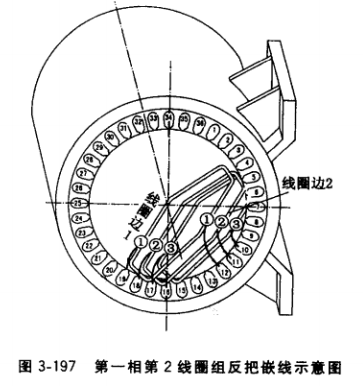

必须注意的是，一般每相线圈的第1线圈组和第2线圈组是连绕，甚至第1?第4线圈组都连绕，对此，每嵌到每相第2、第4线圈组时 （即顺序为双）应反把嵌线，其方法是：嵌每相第2、第4线圈组时，把线圈边1和线圈边2对调嵌入槽中。以该发电机绕组为例，嵌第一相 第2线圈组时，线圈边1应嵌入17、18、19号 槽，线圈边2则嵌在10、11、12号槽（见图 3-197）。以此类推，每嵌到双序号线圈组均按此 方法嵌线。

主绕组嵌线完毕，凡设计规定或所修理发电机不嵌副绕组的槽，沿槽口剪掉高出槽口部 分的槽绝缘，用压线板将槽口处的槽绝缘对叠压入槽内，并打入槽楔。

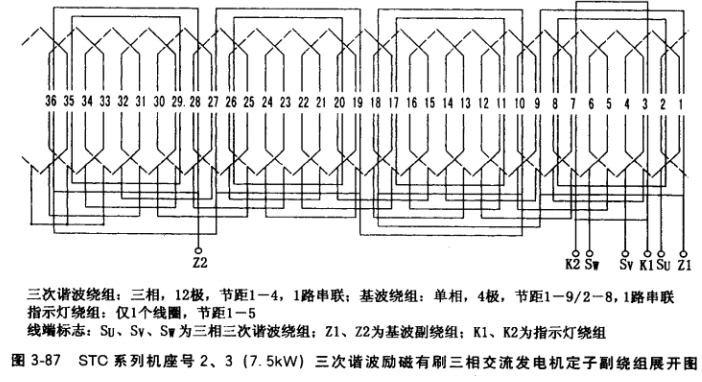

②定子副绕组嵌线。定子副绕组一般均为单层叠式或单层同心式绕组，以图3-87展开图为例说明，其中三次谐波副绕组S1、S2、S3就是三相单层叠式绕组，基波副绕组Z1、Z2 是单相单层同心式绕组。

谐波副绕组嵌线：由于相邻相绕组在端部有交叠，为使端部整齐，依然同主绕组一样，先嵌第一相第1个线圈的线圈边2在4号槽，线圈边1悬挂在1号槽槽口上方，嵌第二相第 1个线圈的线圈边2在6号槽，线圈边1悬挂在3号槽槽口上方，继而嵌第三相第1个线圈 的线圈边2在8号槽，此时线圈边1可嵌入5号槽，接着嵌第一相第2个线圈，但不反把 （以下各线圈嵌线均不反把），把线圈边2嵌入10号槽，线圈边1嵌入7号槽。依此类推， 一一把各相各线圈按绕组展开图规定对号入座嵌入槽中。

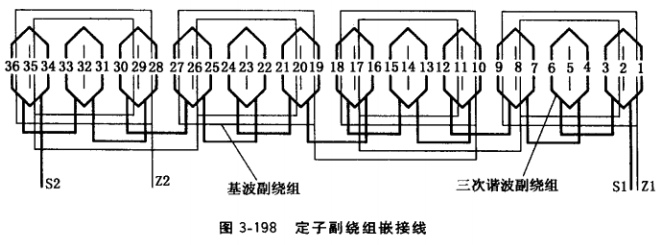

另一种谐波副绕组是单相单层叠式绕组，如图3-198所示为其绕组展开图。该绕组嵌线节距为y=l-3,其嵌线顺序为：把线圈组第1个线圈的线圈边1嵌入1号槽，把线圈边2嵌入3号槽，接着把该线圈组第2个线圈两个线圈边反把后分别嵌入4和6号梢，之后第3、 5……奇数号线圈嵌线方法与第1个线圈相同，第2、4……偶数号线圈嵌线方法与第2个线圈相同，直至全部嵌完。

基波副绕组嵌线：按绕组展开图3-198规定的槽号，把基波副绕组第一个线圈组嵌入8、9、1、2号槽中。该发电机由于基波副绕组分布在4个极上，嵌第2个线圈组时必须反把， 将各线圈边分别嵌入17、18、10、11号槽（图3-87例中，基波副绕组只分布在发电机定子 的1、3两个极，则嵌第2个线圈组时不必反把）。接着第3个线圈组嵌线顺序同第1线圈 组，第4个线圈组同第2个线圈组直至完成全部嵌线。

副绕组嵌线完毕，沿槽口剪掉高出槽口部分的槽绝缘，用压线板将槽口处的槽绝缘对叠 压入槽内，全部打入槽楔。
